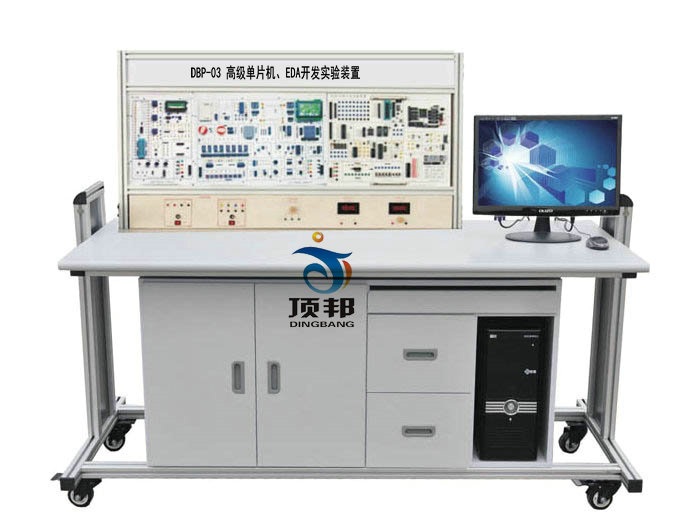

DBP-03 高级单片机EDA开发实验装置

一、高级单片机EDA开发实验装置适用专业：适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。

二、主要技术参数：
1、矩阵键盘：4×4矩阵式结构，组合按键。
2、输入、输出：8路开关量输入，8路LED输出。
3、8位数码管动态显示和4位数码管静态显示。
4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
5、单脉冲发生器。
6、IC卡读写实验模块。
7、继电器驱动控制实验模块。
8、24C02串行存储器实验模块。
9、TLC549串行模数实验模块。
10、93C46存储器实验模块。
11、实时时钟实验模块。
12、串行键盘显示接口实验模块。
13、TLC5615串行数模转换实验模块。
14、语音录放实验模块。
15、温度测量实验模块。
16、8253定时计数器实验模块。
17、D/A0832数模转换实验模块。
18、I/O口简单扩展实验模块。
19、32K程序存储器扩展实验模块。
20、8255并行接口控制实验模块。
21、8279键盘接口显示实验模块。
22、16C550串行通信实验模块。
23、ADC0809模数转换实验模块。
24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。25、16*16点阵显示实验模块。
26、步进电机驱动控制实验模块。
27、直流电机驱动控制及测速实验模块。
28、看门狗实验模块。
29、电位器模拟电压产生模块。
30、红外线通信实验模块。
31、以太网通信实验模块。
32、电子音响驱动控制模块。
33、USB1.0和2.0通信实验模块。
34、CAN总线控制实验模块。
35、RS485通信实验模块。
36、RS232通信实验模块。
37、双通道虚拟示波器模块。
38、扩展总线区。
39、光电传感器模块。
40、专用USB接口单片机仿真器，可以在线下载在线调试和烧录用户程序。
41、电源模块，提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一组,供各模块的电源需求。
42、配置足够配套接线。
43、配有适应WindowsMe/2000/xp等操作平台的调试软件，上位仿真软件支持汇编和Ｃ语言。
44、配置CPLD实验模块，选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择）
三、实验桌：铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
四、标准配置实验内容：
1、单片机部分
实验一单片机I/O口应用实验_ P3.3口输入 P1口输出
实验二单片机I/O口应用实验_工业顺序控制
实验三并行I/O接口8255应用
实验四简单I/O口扩展实验
实验五 A/D 转换实验
实验六 D/A转换实验
实验七定时/计数器8253A应用
实验八键盘显示控制器8279应用实验
※实验九微型打印机打印字符、曲线、汉字
实验十步进电机控制实验
实验十一小直流电机调速实验
实验十二电子音响实验
实验十三继电器控制实验
实验十四数据存贮器扩展实验
实验十五 8031单片机串行口应用实验_双机通信
实验十六 8031串行口应用实验_与PC机通信
实验十七　串行接口16C550应用实验
实验十八　串行A/D转换器TLC549应用
实验十九　串行D/A转换器TLC5615应用
实验二十　单片机双机通信实验_用RS485总线
实验二十一　USB接口的应用实验
实验二十二　网络接口应用实验
实验二十三　16X16LED 点阵显示实验
实验二十四　128 X 64 LCD液晶显示接口实验
※实验二十五　语音录放控制实验
实验二十六 CAN总线应用实验
实验二十七　串行存储器读写实验
实验二十八　红外接口通信实验
实验二十九　数字温度传感器DS18B20的原理与应用实验
实验三十　"看门狗"复位实验
实验三十一 IC总线应用实验
1、串行E?PROM的读写实验；
2、IC智能卡读写实验；
3、串行键盘显示接口ZLG7290应用实；
4、 PCF8563串行实时时钟应用实验
实验三十二温度压力实验；
2、EDA/CPLD/FPGA实验
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）4*4键盘扩展实验；
（8）128*64 LCD液晶显示实验；
（9）电子音乐演奏实验；
（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；
（12）单片机总线接口实验；
（13）异步串口通讯（UART）
五、选配项目及相应实验内容（价格另加）：
1、单片机选配项目实训包

实训包名称	配件		说明
实训包名称	配件名称	数量	说明
超声波倒车雷达	51单片机系统	1个	使用一对超声波传感器，单片机根据发射与接收超声波信号的时间差来计算距离，带温度补偿，结果用数码管显示
	超声波测距模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
环境测试仪	51单片机系统	1个	使用温度、湿度、光强传感器，测量环境温度和湿度及光线明暗
	环境测试模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
出租车计价器	51单片机系统	1个	直流电机模拟车轮，用霍耳传感器测里程，用LCD显示里程、单价、总价、等待时间等信息
	液晶显示模块	1个
	直流电机模块	1个
	配件、技术资料	1份
数字式多路温度采集系统	51单片机系统	1个	对8组DS18B20同时进行温度采集和显示
	DS18B20模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
数据采集系统	51单片机系统	1个	采用AD转换器转换模拟信号，再通过单片机串口发送到PC机，PC机对收到的数据进行显示
	数据采集模块	1个
	串行通信模块	1个
	配件、技术资料	1份
交通灯控制系统	51单片机系统	1个	用双色LED模拟交通灯，数码管显示倒计时秒数，有人工控制、设置功能
	交通灯模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
直流、步进电机控制系统	51单片机系统	1个	PWM控制直流电机正反转、调速，用编码盘测速；步进电机方向、速度控制
	电机控制模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
公交车报站器	51单片机系统	1个	公交车报站，语音提示，可进行语音录放控制
	语音录放模块	1个
	配件、技术资料	1份
红外测温仪	51单片机系统	1个	使用热释红外传感器，实现非接触测量人体、物体温度，用数码管显示
	红外测温模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
数字电子钟	51单片机系统	1个	年、月、日、星期、时、分、秒显示，可设置初值
	液晶显示模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
手机游戏	51单片机系统	1个	单片机实现俄罗斯方块游戏，用LCD显示，键盘控制
	液晶显示模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
电子称	51单片机系统	1个	测量物体质量，用数码管显示，提供法码，量程500克
	压力测量模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
考勤机	51单片机系统	1个	ID卡应用于考勤机，身份识别
	读卡器模块	1个
	键盘显示模块	1个
	配件、技术资料	1份
U盘、SD卡读写器	U盘、SD卡读写模块	1个	可读写U盘/SD卡文件，U盘/SD卡用户自配
U盘、SD卡读写器	配件、技术资料	1份	可读写U盘/SD卡文件，U盘/SD卡用户自配
MP3音乐播放器	MP3播放模块	1个	可播放MP3音乐，并可自由更新MP3文件
MP3音乐播放器	配件、技术资料	1份	可播放MP3音乐，并可自由更新MP3文件
无线语音传输系统	51单片机系统	1块	无线数传模块实现语音传输，注：用户至少配两套系统才能完成传输功能
	无线通信模块	1个
	配件、技术资料	1份
基于CAN总线的汽车车窗控制	51单片机系统	1个	CAN总线方式通信，控制车窗的开合（模拟），注：用户至少配两套系统才能完成传输功能
	CAN通信模块	1个
	配件、技术资料	1份
网络家电	以太网通信模块	1个	通过以太网控制（模拟）空调机的启动、停止和设置
网络家电	配件、技术资料	1份	通过以太网控制（模拟）空调机的启动、停止和设置
GSM通信系统	51单片机系统	1块	单片机控制GSM通信模块实现短信收发
	GSM网络通信模块	1个
	配件、技术资料	1份
GPS定位系统	51单片机系统	1块	单片机读取GPS模块信号：时间、经度、纬度、海拔、移动速度等，用LCD显示
	GPS模块	1个
	液晶显示模块	1个
	配件、技术资料	1份

2、选配实验项目：
1.语音识别机器人
2.语音遥控小车
3.超声波倒车雷达
4.环境测试仪
5.出租车计价器
6.数字式多路温度采集系统
7.数据采集系统
8.交通灯控制系统
9.直流电机控制系统
10.公交车报站器
11.红外测温仪
12.数字电子钟
13.带音效的手机游戏
14.电子称
15.考勤机
16.U盘、SD卡读写器
17.音乐播放器
18.无线语音传输系统
19.基于CAN总线的汽车车窗控制
20.网络家电
21.GSM通信系统
22.GPS定位系统
