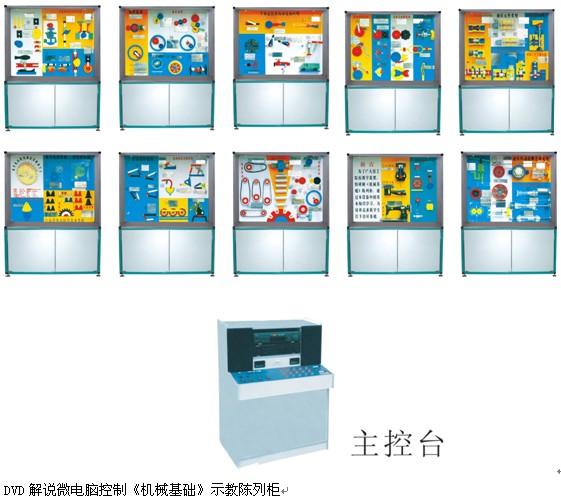

DB-07 机械设计基础陈列柜
一、概述： 《机械设计基础》示教陈列柜是根据教育部高职高专规划教材设计的电化教学设备。演示形象逼真，运行可靠，制作工艺美观，使用本陈列柜可提高教学效果，是一套现代化机械课程教学实验室设备。
二、技术规格：
1、本陈列柜共分十三个单体陈列柜组成，陈列柜体外形尺寸：1200×530×1900mm（长×宽×高）
2、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
3、柜体采用SPCC冷扎板焊接而成，表面采用中温磷化喷塑制作，柜体刚性好。柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜顶部装有照明日光灯，柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料采用亚克力有机板与工程塑料制造；

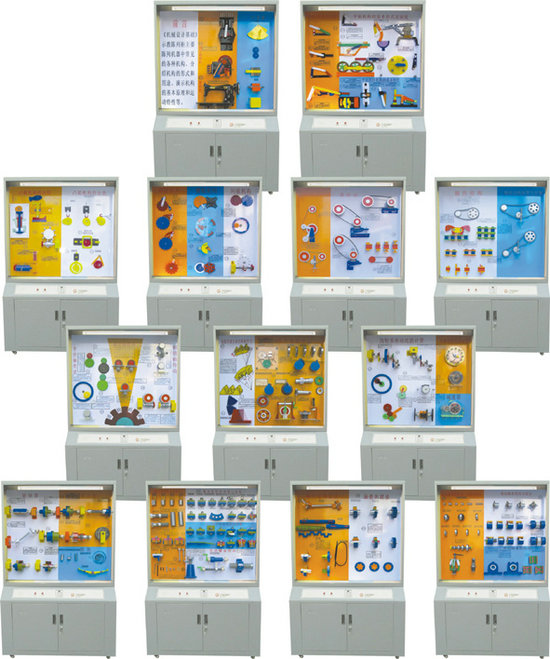

三、《机械设计基础》示教陈列柜，各柜内容如下:
| 序号和名称 | 柜内模型内容 |
| 主控台 | 微电脑控制系统、DVD、功放、电源控制面板 |
| 第1柜、机器的组成及特征 | 单缸内燃机、颚式破碎机、缝纫机、运动副(5件) |
| 第2柜、平面连杆机构 | 五杆铰链机构、曲柄滑块机构、铰链四杆机构、大筛机构、曲柄摇杆机构的极位夹角、搅拌机、惯性筛机构、机车车辆机构、鹤式起重机、转动导杆机构、曲柄摇块机构、曲柄移动导杆机构、双转块机构、双滑块机构、有急回特性的机构、夹紧机构 |
| 第3柜、凸轮机构 | 内燃机配气机构、靠模车削机构、自动送料机构、分度转位机构、不同锁合方式的凸轮w、不同锁合方式的凸轮b、不同锁合方式的凸轮c、不同锁合方式的凸轮e、不同锁合方式的凸轮f |
| 第4柜、间歇运动机构 | 矩形齿双向棘轮机构、棘轮机构、钩头双动式棘爪、直头双动式棘爪、槽轮机构、空间槽轮机构、六角车床上的槽轮机构、外啮合不完全齿轮机构、内啮合不完全齿轮机构、凸轮式间歇运动机构 |
| 第5柜、带传动 | 同步带、张紧轮装置a、张紧轮装置b、带的定期张紧装置(滑道式)、带的定期张紧装置(摆架式)、带的自动张紧装置、V带轮的结构(4件) |
| 第6柜、链传动 | 链传动、齿形链、双排滚子链、滚子链、滚子链接头型式(3件)、链轮结构、链传动的张紧(2件) |
| 第7柜、齿轮的传动 | 内齿圈传动、齿轮齿条传动、圆锥齿轮传动、双曲线圆锥齿轮传动、斜齿圆锥齿轮传动、螺旋齿轮传动、斜齿轮齿条传动、蜗轮蜗杆传动、弧面蜗轮蜗杆传动、正齿轮传动、斜齿轮传动、人字齿轮传动 |
| 第8柜、齿轮的基本性质 | 齿轮各部分名称(3件)、斜齿条的压力角、渐开线的形成、轮齿折断 a、b、齿面点蚀、齿面胶合、齿面磨损、渐开线曲面形成(2件)、斜齿圆柱齿轮的受力分析、圆锥齿轮的受力分析、齿轮轴(2件)、腹板式圆锥齿轮、铸造轮辐式圆柱齿轮、仿形切制齿轮、展成法切制齿轮 |
| 第9柜、齿轮系 | 定轴齿轮系(2件)、平面行星齿轮系 a、b、空间行星齿轮系、可变向的齿轮系、汽车后桥差速器、摆线针轮传动机构、谐波齿轮传动、减速器、行星减速器中的齿轮系 |
| 第10柜、其它常用零件、部件 | 套筒联轴器、凸缘联轴器、多片式摩擦离合器、齿轮联轴器、弹性套柱销联轴器、弹性柱销联轴器、双万向联轴器、牙嵌式安全离合器、滚柱式超越离合器、板弹簧 |
| 第11柜、螺纹联接和螺旋传动 |
螺纹的牙型(三角、矩形、梯形、锯齿形)、螺纹的旋向(左旋、右旋)、螺纹的线数、螺距和导程(单向右旋、双线左旋)、螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉联接(a、b)、弹簧垫圈、对倾螺母 尼龙圈锁紧螺母、槽形螺母和开口销、圆螺母用带翅垫片、柔性螺栓(2件)、止动垫片、冲点法防松、粘合法防松、永久防松、串联联钢丝、用减载销、用减载套筒、用减载键、螺栓承受偏心载荷(a、b、c)、凸台沉头座的应用(a、b)、斜面垫圈的应用、受横向载荷的螺栓组联接、改善螺纹牙间载荷分布(a)、螺母下装弹性元件、金属垫片和密封环密封(a、b)、螺旋千斤顶、机床刀架进给机构、插管式外循环滚动螺旋 |
| 第12柜、轴和轴毂联接 | 传动轴、光轴、阶梯轴、空心轴、曲轴、圆螺母定位、弹性挡圈固定、坚定螺钉固定、压板轴端固定装置、平键联接、导向平键联接、滑键联接、楔键联接、切向键联接、半圆键联接、花键联接(3件)、内圈轴向固定的常用方法(4件)、外圈轴向锁紧方法(8件)、全固式支承、固游式支承、整体式径滑动轴承、剖分式往向滑动轴承、油孔、油沟(3件)、轴承内圈的拆卸、冷压法装轴承、滚动体的种类(6件)、整体式齿轮（2件） |
| 第13柜、轴承 | 滚动体的种类、调心球轴承、调心滚子轴承、圆锥滚子轴承、推力球轴承、深沟球轴承、角接触球轴承、圆柱滚子轴承、轴承的直径系列、内圈轴向固定的常用方法4种、外圈轴向锁紧方法8种、全固定式支承、固游式支承、整体式径向滑动轴承、部分式径向滑动轴承、油孔、油沟。 |
