| 序号 | 编号 | 控制对象实训模块 | 实训教学目标 |
|---|---|---|---|
| 1 | DB1 | 抢答器/音乐喷泉 | 通过对抢答系统中各组人员抢答时序的监视和控制，掌握条件判断控制指令的编写方法；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写方法。 |
| 2 | DB2 | 装配流水线/十字路口交通灯 | 通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写方法。 |
| 3 | DB3 | 水塔水位/天塔之光 | 通过对“水塔水位”和“储水池水位”变化过程的判断，了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。 |
| 4 | DB4 | 自动送料装车/四节传送带 | 通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。 |
| 5 | DB5 | 多种液体混合装置 | 通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法。 |
| 6 | DB6 | 自动售货机 | 通过用用户投币数目的识别和自动售货机中各种“货物”的进出控制，掌握各种计数器指令及比较输出指令的编写方法。 |
| 7 | DB7 | 自控轧钢机/邮件分拣机 | 通过对自控轧钢机和邮件分拣机材料（“钢锭“邮件”）来料数量、来料类别识别及对各种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中断指令的编写方法。 |
| 8 | DB8 | 机械手控制/自控成型机 | 通过对机械手停留“位置“及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。 |
| 9 | DB9 | 加工中心 | 通过对加工中心中各方向“电机”运行方向及“刀库”进出刀、换刀过程的控制，掌握一个完整工业应用系统中的较复杂逻辑控制的编写能力。 |
| 10 | DB10 | 四层电梯 | 通过对一个完整的四层电梯模型的综合控制，初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。 |
| 11 | DB11 |
步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成； 直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 |
通过利用PLC对步进电机及直线运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。 |
| 12 | DB12 | 自动洗衣机/电镀生产线 | 通过对洗衣机进出水时间、洗涤流程及电镀生产线中物块侵入不同溶液的时间、方式、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。 |
| 13 | DB13 |
直流电机控制/温度控制 （模拟量控制） |
通过对直流电机系统中脉冲信号采集、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处理指令、PID指令的使用。 |
| 14 | DB14 | 典型电动机控制实操单元：施耐德交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件配置专用底座。 | 掌握一般强电系统的安装和调试工作过程知识，实现PLC方式的电机典型运行控制；掌握安装和调试PLC电气控制系统的有关知识。 |
| 15 | DB15 | 网孔板 | 学会电气控制系统中各元器件的布局规划、安装、调试过程知识。 |
| 16 | BP1 | 变频器实训组件：配置西门子V20 0.37KW变频器 | 初步具有综合应用变频器的能力，了解变频调速在实际中的应用，掌握变频器与PLC之间USS通信协议的建立连接方法。 |
| 17 | CM1 |
触摸屏实训组件：7英寸 昆仑通态，256色 |
了解工业触摸屏的功能及使用方法、掌握与PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。 |
|
4.数码显示控制 5.抢答器控制（优先级、数值运算，具有声效功能） 6.天塔之光控制（闪烁、发射、流水型） 7.音乐喷泉控制（具有声效功能） 8.十字路口交通灯控制 9.水塔水位控制 10.自动送料装车系统控制 11.四节传送带控制 12.装配流水线控制 13.多种液体混合装置控制 |
14.自控成型机控制 15全自动洗衣机控制（具有声效功能） 16.电镀生产线控制 17.自控轧钢机控制 18.邮件分拣机控制 19.自动售货机控制 20.机械手控制 21.三层电梯控制 22.四层电梯控制（实物） 23.加工中心控制（实物） |
|
24.直线运动位置识别、运动轨迹控制、定位控制 25.步进电机运动控制 |
26.直流电机控制 27.温度PID控制 |
|
28.C620车床的电气控制线路 29.卧式车床电气控制线路 30.机床两地控制线路 31.M7130平面磨床的电气控制线路 |
32.Z3040摇臂钻床的电气控制线路 33.液压滑台式自动攻螺纹机的电气控制线路 34.运行小车的电气控制线路 |
|
35.变频器功能参数设置与操作 36.变频器报警与保护功能 37.外部端子点动控制 38.变频器控制电机正反转 39.多段速度选择变频调速 40.变频器无级调速 41.基于外部模拟量(电压/电流）控制方式的变频调速 42.瞬时停电启动控制 43.PID变频调速控制 44.PLC控制变频器外部端子的电机正反转 45.PLC控制变频器外部端子的电机运行时间控制 |
46.基于PLC数字量控制方式的多段速 47.基于PLC模拟量控制变频开环调速 48.基于PLC通信方式的变频器开环调速 49.基于PLC通信方式的速度闭环控制 50.基于PLC模拟量方式的变频器闭环调速 51.变频器恒压供水系统的模拟 52.基于触摸屏控制方式的基本指令编程练习 53.基于触摸屏控制方式的LED控制 54.基于触摸屏控制方式的温度PID控制 55.PLC、触摸屏与变频器通信控制 56.基于MCGS的现场总线网络通信技术 |

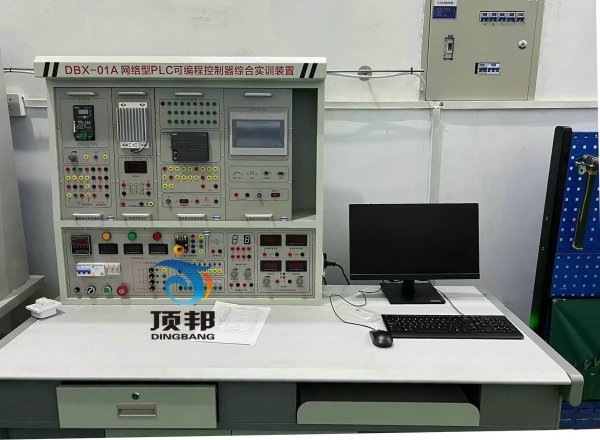

| 名称 | 型号 | 数量 | 单位 | 备注 |
| PLC实训台 | 西门子S7-1500 CPU1511C-1PN | 1 | 套 | |
| 实训屏 | 1 | 台 | ||
| 通信编程电缆 | 1 | 条 | ||
| 实训模块 | 实训模块1 | 1 | 块 | |
| 实训模块2 | 1 | 块 | ||
| 实训模块3 | 1 | 块 | ||
| 实训模块4 | 1 | 块 | ||
| 实训模块5 | 1 | 块 | ||
| 实训模块6 | 1 | 块 | ||
| 实训模块7 | 1 | 块 | ||
| 实训模块8 | 1 | 块 | ||
| 触摸屏实训模块 | 1 | 块 | 7英寸，昆仑通态 | |
| 变频器模块 | 1 | 块 | 变频器实训组件：配置西门子V20 0.37KW变频器 | |
| 电机 | 三相鼠笼式异步电动机380V | 1 | 台 | |
| 电机及导轨 | 220V电机及导轨含1024编码器以及转速表 | 1 | 台 | |
| 散件 | 交流接触器 | 3 | 个 | |
| 网孔板 | 1 | 个 | ||
| 时间继电器 | 1 | 个 | ||
| 按钮 | 3 | 个 | ||
| 交流指示灯 | 3 | 个 | ||
| 热继电器 | 2 | 个 | ||
| 安装塑料件 | 若干 | |||
| 软件 | 演示板原程序 | 1 | 套 | |
| 仿真软件 | 1 | 套 | ||
| 实训桌 | 实训桌 | 1 | 张 | |
| 说明书 | 实验指导 | 2 | 册 | |
| 连接线 | 实验叠插连接线100CM | 40 | 条 | |
| 实验叠插连接线30CM | 10 | 条 |
