齿轮泵实测绘图组合训练装置（综合训练型）
2022-11-20 10:35《齿轮泵》实测绘图组合训练装置（综合训练型）
一、产品特点
1、项目实际化：以钢制实际小型齿轮泵为训练对象；
2、功能系统化：齿轮泵拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训
练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的指导书和教学视频，教学十分方便、学习效果显著；

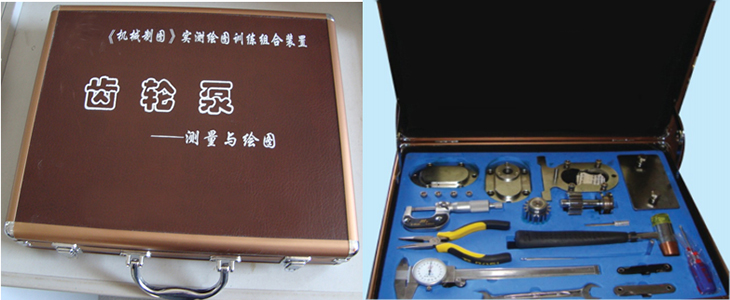

5、管理便利化：齿轮泵、组装与测量工具及指导书均放在一个精制的箱子里，管理十
分方便。
二、产品参数
三、产品功能
一、产品特点
1、项目实际化：以钢制实际小型齿轮泵为训练对象；
2、功能系统化：齿轮泵拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训
练模式；
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的指导书和教学视频，教学十分方便、学习效果显著；
5、管理便利化：齿轮泵、组装与测量工具及指导书均放在一个精制的箱子里，管理十
分方便。
二、产品参数
| 《齿轮泵》实测绘图训练组合装置（9500元/套） | |||
| 项 目 | 参 数 | 项 目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
|
精密测量 工具 |
带表游标卡尺、外径千分尺、螺纹样板、圆弧样板 |
专用组 装工具 |
专用锒头（一把）、外六角扳手（一把）、内六角扳手（一把）、尖嘴钳（一把）、螺丝刀（一把）、专用拆装销（一把） |
| 测绘部件 |
钢制精密小型齿轮泵（一台） 1、齿轮泵尺寸：120X90X122（mm）； 2、中心距：32±0.02（mm）； 3、模数：m=2； 4、速比：1︰1； 5、精度等级：7-7-8(GB10095-2018) |
教学资料 |
1、实训指导书及实训报告（含电子稿）； 2、配套教材（机械工业出版社、罗冬平教授主编）、电子课件、教学大纲与教案、 3、齿轮泵模拟组装视频。 4、齿轮泵实物组装视频（含）现场演示 1）齿轮泵工作原理（配音 字幕） 2）齿轮泵结构组成（配音 字幕） 3）齿轮泵拆卸过程（配音 字幕） 4）齿轮泵零件草图绘制（配音 字幕）5）齿轮泵零件草图尺寸标注（配音 字幕） 6）齿轮泵装配过程（配音 字幕） 5、模拟仿真微课教学训练系统软件。 |
| 类 型 | 便携组合式(检测零件、测量工具、标准图纸及指导书均放在一个精制的综色箱子里) | 外观颜色 | 综色 |
|
教学软件 （机电工程课程虚拟仿真教学系统） |
1、《制图》微课教学系统； 2、《制图》实训虚拟仿真教学系统； 3、课程资源包（含指导书、实训报告、配套教材、PPT电子课件、教学大纲、教案、习题集、实训教学录像） |
||
| 训练模式 | 训练内容 |
|
1、齿轮泵组装训练； 2、齿轮泵零件尺寸测量训练； 3、齿轮泵装配图绘制训练； 4、齿轮泵零件图绘制训练。 |
训练一 齿轮泵组装训练 训练二 齿轮泵齿轮参数测量与计算 训练三 齿轮泵零件尺寸测绘 训练四 齿轮泵标准零件确定 训练五 齿轮泵装配图绘制 训练六 齿轮泵零件图绘制 训练七 齿轮泵图纸文件整理 |
