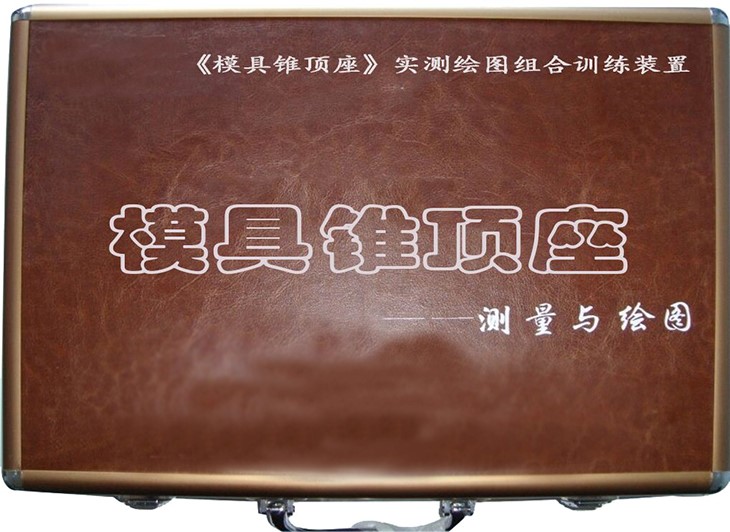

《模具锥顶座》实测绘图组合训练装置
2022-11-20 10:37《模具锥顶座》实测绘图组合训练装置
一、产品特点:
1、项目实际化:以钢制实际小型模具锥顶座为训练对象;
2、功能系统化:模具锥顶座拆装、零件尺寸测量、装配图绘制和零件图绘制四位一体的训练模式;
3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会
4、教学标准化:配套的指导书和教学视频,教学十分方便、学习效果显著;
5、管理便利化:模具锥顶座、组装与测量工具及指导书均放在一个精制的箱子里,管理十分方便。
二、产品功能:
1. 训练模式
(1)模具锥顶座组装训练;
(2)模具锥顶座零件尺寸测量训练;
(3)模具锥顶座装配图绘制训练;
(4)模具锥顶座零件图绘制训练。
2. 训练内容
(1)模具锥顶座组装训练
(2)模具锥顶座参数测量与计算
(3)模具锥顶座零件尺寸测绘
(4)模具锥顶座标准零件确定
(5)模具锥顶座装配图绘制
(6)模具锥顶座零件图绘制
(7)模具锥顶座图纸文件整理
三、产品参数
1.外形尺寸: 长*宽*高=40×30×7cm
2.精密测量工具: 带表游标卡尺、外径千分尺、螺纹样板、圆弧样板
3.专用组装工具: 专用锒头(一把)、外六角扳手(一把)、内六角扳手(一把)、尖嘴钳(一把)、螺丝刀(一把)、专用拆装销(一把)
4.测绘部件: 钢制精密模具锥顶座(一台)
(1)、尺寸:180X120X140(mm);
(2)、精度等级:7-7-8(GB10095-2018)
