工业自动化实训平台,工业自动化实训设备
2022-11-29 10:45工业自动化实训平台
一、工业自动化实训设备概述
工业自动化实训设备采用网孔板机构，系统硬件模块大部分安装在网孔板上，安装便捷，可培养学生安装、接线的操作能力，提高学生实际动手能力，同时用户可根据实际的需要增减相应的模块，实现二次设计和开发。

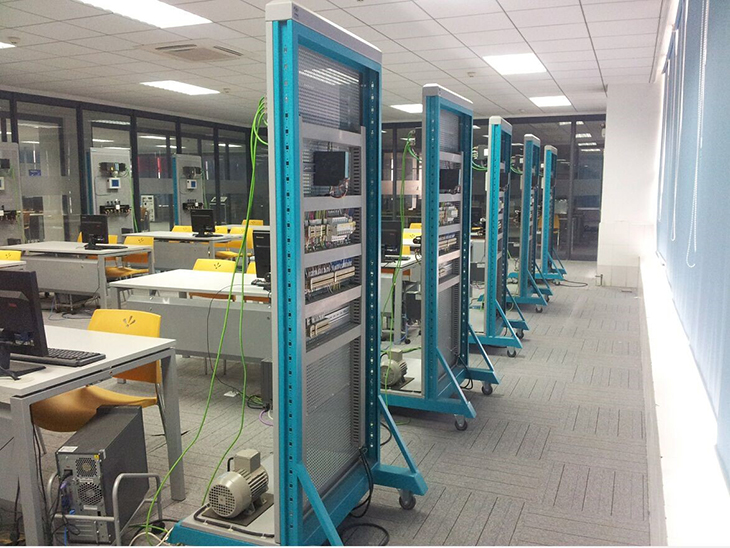

参考图（实物图为准）
二、技术性能
1.输入电源：单相 ～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、控制板
控制板整体是由钢材框架、网控板、组建面板、电气保护搭建而成。
组件面板采用铝质喷塑、凹字烂板工艺，不易发生变形和磨损，面板上标有名称，指示明确，操作、维护方便；
钢材框架与网控板均采用双层亚光密纹喷塑结构，网孔板上可以根据任务要求调整上面安装的设备，自动化设备包括PLC、人机界面、变频器、工业交换机、导轨式开关电源等目前工业控制系统上最常用的设备，完成电气控制线路的连接。
四、电气保护包含一下功能：
1)短路保护：
自动重合闸漏电保护器在电流大于额定电流的3倍时，自动重合闸漏电保护器在0.1秒内断开， 比一般的空气开关或保险丝快10倍以上保证设备的安全性。
2)漏电保护：
线路发生15～30mA的漏电时，自动重合闸漏电保护器在0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）
3)过流/载保护：
电流大于额定电流1.15倍时，自动重合闸漏电保护器将在3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电保护器即断开实施保护。
4)过压保护：
供电电压高于280V±5V时，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电保护器自动合闸通电。
5)欠压保护：
供电电压低于150V±5V时，自动重合闸漏电保护器断开。电压回升正常后自动重合闸漏电保护器自动合闸，通电运行状态正常。
6)合闸前检测：
自动重合闸漏电保护器在合闸前对线路电压进行检测，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。
7)自动重合闸特性：（可调试）
线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护器立即断开；故障过后，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为无限次
8)防(浪涌）雷保护：
标称10KA（8/20us）残压小1200v；
独有雷击能量检测功能，强雷击时跳闸，断开线路与设备连结，实现设备防雷；变压器隔离供电+线性电源+压敏器件，工作电源采用抗雷击能力较强的线性电源多重措施分别作用，有泄、有堵，实现自身设备的可靠抗雷击防护
9)手动通断性能：
(1)手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸保护器工作状态正常。
(2)手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动开关电源，两路同时输出。
五、实训项目
1.西门子部分
1)S7-200SAMRT基本应用实训
2)S7-200SAMRT PLC数字量控制应用
3)S7-200SAMRT模拟量输入/输出的控制
4)S7-200SAMRT温度控制实训
5)伺服驱动器的接线与设置
6)伺服驱动器调试运行
7)PLC控制伺服电机带动丝杆组建的运行
8)S7-200SMART控制伺服驱动器的运行实训
9)三相异步电动机点动控制和自锁控制
10)三相异步电动机Y/△换接启动控制
11)三相异步电机联锁正反转控制
12)变频器功能参数设置与实操实训
13)变频器无级调速实训
14)变频器外部端子点动控制实训
15)变频器多段速调速实训
16)基于PLC模拟量方式的变频器调速控制
17)基于PLC通信方式的多段速选择变频器调速
18)基于PLC通信方式的变频器开环调速
19)触摸屏操作面板系统介绍
20)触摸屏通信与变量设置实训
21)触摸屏脚本应用实训
22)PLC、触摸屏、变频器综合用的实训
六、工业自动化实训平台配置表
一、工业自动化实训设备概述
工业自动化实训设备采用网孔板机构，系统硬件模块大部分安装在网孔板上，安装便捷，可培养学生安装、接线的操作能力，提高学生实际动手能力，同时用户可根据实际的需要增减相应的模块，实现二次设计和开发。
参考图（实物图为准）
二、技术性能
1.输入电源：单相 ～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.外形尺寸：900mm×600mm×1800mm
三、控制板
控制板整体是由钢材框架、网控板、组建面板、电气保护搭建而成。
组件面板采用铝质喷塑、凹字烂板工艺，不易发生变形和磨损，面板上标有名称，指示明确，操作、维护方便；
钢材框架与网控板均采用双层亚光密纹喷塑结构，网孔板上可以根据任务要求调整上面安装的设备，自动化设备包括PLC、人机界面、变频器、工业交换机、导轨式开关电源等目前工业控制系统上最常用的设备，完成电气控制线路的连接。
四、电气保护包含一下功能：
1)短路保护：
自动重合闸漏电保护器在电流大于额定电流的3倍时，自动重合闸漏电保护器在0.1秒内断开， 比一般的空气开关或保险丝快10倍以上保证设备的安全性。
2)漏电保护：
线路发生15～30mA的漏电时，自动重合闸漏电保护器在0.1秒内断开。（漏电不动作电流：15mA，漏电动作电流：30mA。）
3)过流/载保护：
电流大于额定电流1.15倍时，自动重合闸漏电保护器将在3S内断开；如果持续时间超过3秒，或期间大于3倍额定电流，自动重合闸漏电保护器即断开实施保护。
4)过压保护：
供电电压高于280V±5V时，自动重合闸漏电保护开关断。电压降回正常后，自动重合闸漏电保护器自动合闸通电。
5)欠压保护：
供电电压低于150V±5V时，自动重合闸漏电保护器断开。电压回升正常后自动重合闸漏电保护器自动合闸，通电运行状态正常。
6)合闸前检测：
自动重合闸漏电保护器在合闸前对线路电压进行检测，当供电电压异常过压、过压情况时，将封锁合闸并报警；故障未经排除，则无法合闸通电。当故障排除时，开关将自动合闸通电。
7)自动重合闸特性：（可调试）
线路发生瞬间漏电或瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸漏电保护器立即断开；故障过后，线路如是安全，自动重合闸漏电保护器会自动重新合闸通电。合闸次数为无限次
8)防(浪涌）雷保护：
标称10KA（8/20us）残压小1200v；
独有雷击能量检测功能，强雷击时跳闸，断开线路与设备连结，实现设备防雷；变压器隔离供电+线性电源+压敏器件，工作电源采用抗雷击能力较强的线性电源多重措施分别作用，有泄、有堵，实现自身设备的可靠抗雷击防护
9)手动通断性能：
(1)手动按下试验按键漏电时，零线与火线相应断开，无输出。60秒后自动合闸，自动重合闸保护器工作状态正常。
(2)手动关闭电源开关后，两路继电器同时断开，无输出。通断动作时间少于0.1秒。重新起动开关电源，两路同时输出。
五、实训项目
1.西门子部分
1)S7-200SAMRT基本应用实训
2)S7-200SAMRT PLC数字量控制应用
3)S7-200SAMRT模拟量输入/输出的控制
4)S7-200SAMRT温度控制实训
5)伺服驱动器的接线与设置
6)伺服驱动器调试运行
7)PLC控制伺服电机带动丝杆组建的运行
8)S7-200SMART控制伺服驱动器的运行实训
9)三相异步电动机点动控制和自锁控制
10)三相异步电动机Y/△换接启动控制
11)三相异步电机联锁正反转控制
12)变频器功能参数设置与实操实训
13)变频器无级调速实训
14)变频器外部端子点动控制实训
15)变频器多段速调速实训
16)基于PLC模拟量方式的变频器调速控制
17)基于PLC通信方式的多段速选择变频器调速
18)基于PLC通信方式的变频器开环调速
19)触摸屏操作面板系统介绍
20)触摸屏通信与变量设置实训
21)触摸屏脚本应用实训
22)PLC、触摸屏、变频器综合用的实训
六、工业自动化实训平台配置表
| 序号 | 名称 | 主要部件、器件及规格 | 单位 | 数量 |
| 1. | 控制板 | 钢材框架、网孔板、组建面板、电气保护 | 套 | 1 |
| 2. | S7-200主机 | CPUST40 | 个 | 1 |
| 3. | 模拟量模块 | EM AM03 | 个 | 1 |
| 4. | 通讯线 | 个 | 1 | |
| 5. | 主机导轨 | 条 | 1 | |
| 6. | 触摸屏 | SMART V3 | 个 | 1 |
| 7. | 变频器V20 | 个 | 1 | |
| 8. | 以太网电缆 | 个 | 1 | |
| 9. | 伺服电机驱动器 | 根 | 1 | |
| 10. | 伺服电机 | 个 | 1 | |
| 11. | 丝杆 | 个 | 1 | |
| 12. | 电机 | 个 | 1 | |
| 13. | 漏保 | LSWF-H9 | 台 | 1 |
| 14. | 按钮 | YJ139-LA38-N | 个 | 1 |
| 15. | 急停按钮 | YJ139-LA38-J | 个 | 4 |
| 16. | 指示灯 | YJ139-LA38-D | 个 | 1 |
| 17. | 温度传感器 | PT100原装进口薄膜电阻芯片 | 个 | 4 |
| 18. | 行程开关 | JLXK1-111 | 个 | 1 |
| 19. | 电位器 | 功率2W，阻值10允许阻值偏差5%，轴径6.35mm，旋转角度3600度 | 个 | 4 |
| 20. | 电位器旋钮 | 电位器旋钮 | 个 | 1 |
| 21. | 编码器 | 个 | 1 | |
| 22. | 电脑桌 | 套 | 1 | |
| 23. | 接线端子排 | 个 | 若干 | |
| 24. | 安全插线 | 跟 | 若干 | |
| 25. | 接触器 | 个 | 3 | |
| 26. | 热继电器 | 个 | 1 | |
| 27. | 湿度传感器 | 套 | 1 |
