教学设备

    智能家居实训系统及物联网开发实训平台采用模块化的设计模式，根据实际需求选配各种模块组建具有行业特色的物联网工程实训室，与实际应用紧密结合，覆盖物联网三个层面的主要技术，包括传感器技术，RFID技术，无线传感网、WiFi、RJ45网络等各种通信组网技术，以及各种应用系统。采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。智能书架管理系统包含了一个RFID智能货架，它由RFID高频读写器、天线多路器和若干平板天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部，每层书架放置一组数码管输出，用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。使用时要领用和归还。环境监控系统采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温和水分等，来获得作物生长的条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制，也可以通过Internet网络远程监测环境信息和设备运行状态等。

一、配置及功能

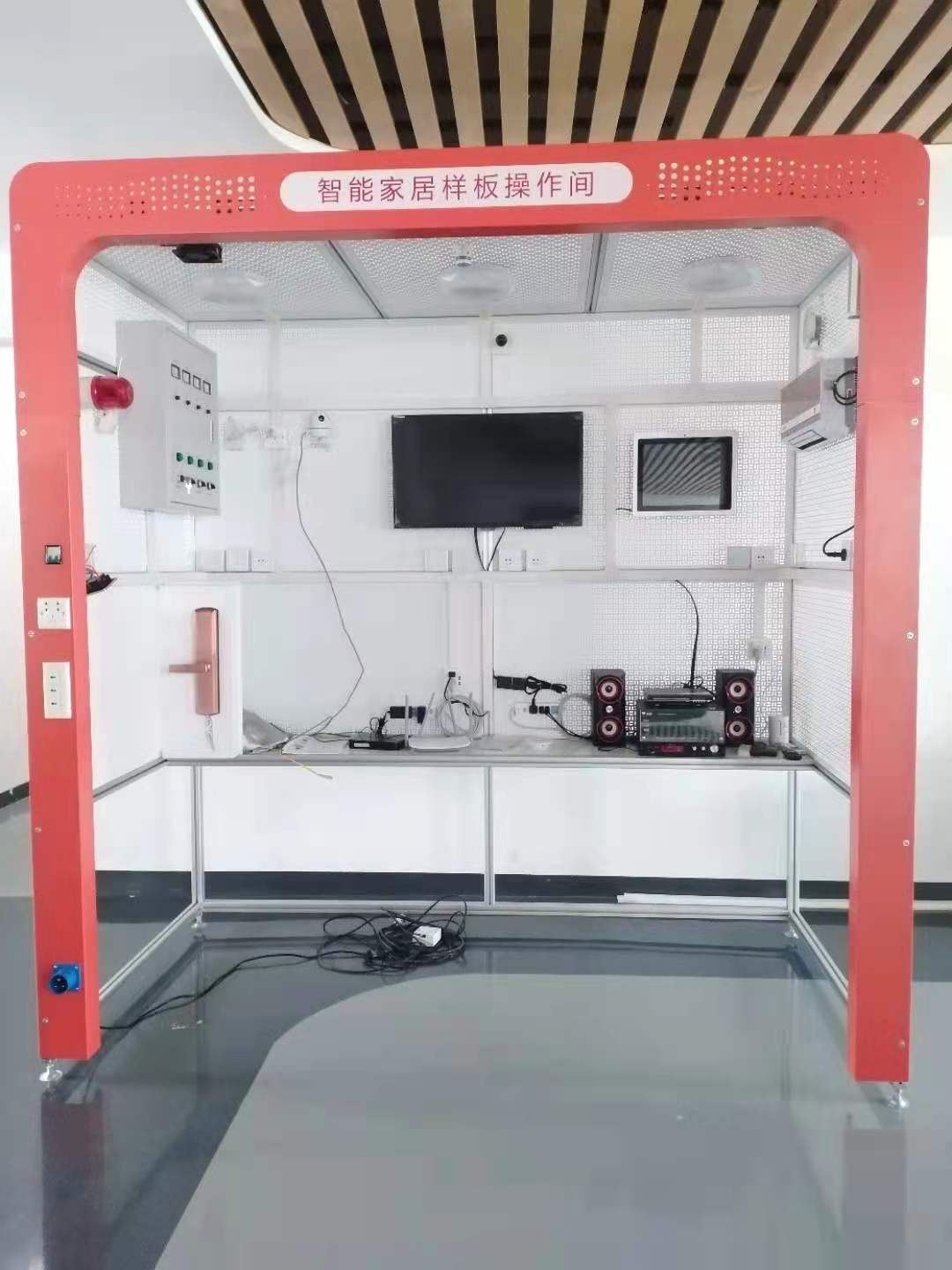

1.整套设备采用钢结构及铝合金型材承重支架，组成半封闭设计环境，模拟真实家居环境；尺寸可依据实际场地定制；模拟房间尺寸（2375*2400*1240）mm。
2.钣金采用1.5mm加厚型钢板，数控冲铣网孔、便于学生组装设备及布线实习；
3. 设计工位整体色调一致、整个系统采用烤漆工艺，确保产品不易生锈、易维护和保养；
4. 模块化设计，标准连接件，模块式架构，可随意组装成各种结构，便于维护、拆卸和运输；
5. 样板间正面主干由1根开有3个8mm孔位的垂直轴与6根水平轴，通过3根8mm双头螺栓固定组成“丰”字形骨架，结构稳固。
6. 样板间顶部钢板采用滑块式镙丝固定法，两侧使用两个Φ8十字螺丝与型材架内8mm宽的孔槽进行固定，可以前后滑动。
7. 样板间侧板采用钳入式固定法，侧面靠下位置装有平台桌面，采用前置式固定法，使用两侧和后侧支架进行支撑，内六角螺丝固定，牢固可靠，保证安全；
8. 网孔板外形尺寸大小可根据实际情况定制，网孔板均匀分布15mm*5mm的网孔，可适用Φ3、Φ4、Φ5自攻螺丝和Φ3、Φ4、Φ5螺丝螺母安装。
9. 样板间上固定30线槽，30线槽内部走线连接设备电源线，为样板间内各个电器供电。
10. 样板间配电箱安装有1路空气开关及接地保护装置，配电箱提供220V和24V、12V、5V几种电压，满足国家用电安全标准。
11. 同时支持通过用平板电脑、手机和网关来控制以上样板间设备。
安装配套设计部件：
12. 自智能门锁：安装在工位的侧面，学生通过刷卡和密码、指纹、AP集中控制方式可控制门禁通行； ；
（1) 智能门锁：
1）刷卡和密码、指纹、AP集中控制，手动开启，关门自动上锁；
2）适用于左门、右门、内开门与外开门等各种扇门；本系统安装左开门
3）锁舌伸出长度＞20mm，符合GA/T73-94 5.1.6B级标准；
4）与网关系统配套使用；
5）电压:DC6V电池供电,开锁电流＜300mA,静态20mA，开锁灵敏度1s；
6）用户管理自设定
7）指纹管理自设定
8）具有密码防盗报警音提示
9）使用寿命长（50万次以上）
10）智能门锁内钳门铃：
13.换气扇（ 1个）；可支持正反转，AC 220V供电；
14.旋转式警示灯（1个）；DC 220V供电；
15.LED射灯 （2个）；DC 220V供电，
16.梯子 （1个）；合金材质，1.5米左右；
17.万用表 （1只）；电子式，具有测量电压、电流、电阻等功能。
18.32英寸壁挂式LED液晶电视 （1台）；AC 220V供电，带USB、VGA、HDMI、RGB等接口；
19.壁挂式暖风机 （1台）；AC 220V供电，功率2000W；多档控制
20.电动窗帘 （1套）；AC 220V供电，窗帘电机自带多种模式；Zigbee和红外模式
21.DVD一台；音视频输出，支持读取各种光盘及视频格式；
22.T智能摄像头，DC12V/DC5v，支持WIFI，网络；
23.无线路由器（1个）；1WAN口，4LAN口；
24.音响；桌面式，2.O音箱，接口：AUX；
25.智能家居控制主机
26.温湿度传感器,ＧＰＲＳ,通讯，实时数据上传.
27.86型1路触摸屏无线遥控开关 零火线
28.130万高清摄像头
（1）工作电压 DC  9V
（2）产品材质 阻燃ABS
（3）通信方式 网络通信、ＷＩＦＩ无线通信
（4）通信距离 空旷环境距离＞100m；空旷环境距离＞100m；自组网的方式通；
（5）工作温度 -20℃~70℃
（6）工作湿度 20%-80%RH
（7）9V-- DC    9V电源输入
（8）LAN LAN  以太网口
27.AP控制终端
（1）Cortex-AS3四核64位，主频1.5GHz内存，2GLPDDR3
（2）内置ROM，操作系统，Android6.0\网络支持，以太网、WIFI、蓝牙、
（3）接口、USB2.0，串口COM2.232协议
（4）电源：DC12V.1A
（5）卡槽：TF\SIM卡
（6）网络：RS485
29.功能说明
（1）用于ZigBee基本的传感数据采集与输出控制实验
（2）智能家居电器安防管理系统 模拟智能家居应用，通过软件对产品模块进行管理
（3）智能庭音乐系统，可通过管理平台进行远程遥控，开启与关闭音乐设备，播放想听的音乐和音量的大小调节等。
（4）系统分区管理，模拟三室一厅包函厨卫等智能照明，安防，空调，电视，音乐，等家电的控制与监控。
（5）智能照明系统
智能照明系统，对灯光进行智能控制与管理的系统，跟传统照明相比，实现对白炽灯的调光、一键场景、一对一遥控及分区灯光全开全关等管理，并可以用多种控制方式实现以上功能，最主要的控制方式为无线遥控、定时控制、集中控制、甚至远程控制等，从而达到智能照明的节能、环保、舒适、方便的功能。
（6）智能电器控制系统
智能电器控制系统，是对电器进行智能控制与管理的系统，智能电器控制系统，把所有能控制的电器以一定的结构有机的组合起来，形成了一个整体，通过这个管理系统，实现对家电的集中无线遥控、定时开关控制及远程控制，实现电器的场景控制与管理，从而达到智能电器系统的节能、环保、舒适、方便的功能。
二、功能实训
1.APP远程控制操作实训
2.实时控制监控实训　　
3.红外控制操作实训　　　
4.无线遥控对码操作操作实训　
5.场景控制操作实训　　
6.主网平台组建操作实训
7.平板电脑检测设置操作实训　　
8.家电控制操作实训　　
8.电动窗帘操作实训
9.家居安防模块的连接实训
10.情景组建控制等实训
