教学设备

一、实训平台
1、尺寸：底部钢制圆盘直径约400mm，整体高度约1200mm。中部支撑杆采用直径40mm圆形工业型材，卡线盘直径约300mm，采用10mm优质铝板加工，表面磨砂工艺，防刮痕，整体美观、高档。
2、底部安装4个滚轮，其中2个为万向滚轮，2个为带刹车滚轮。

二、配置及功能

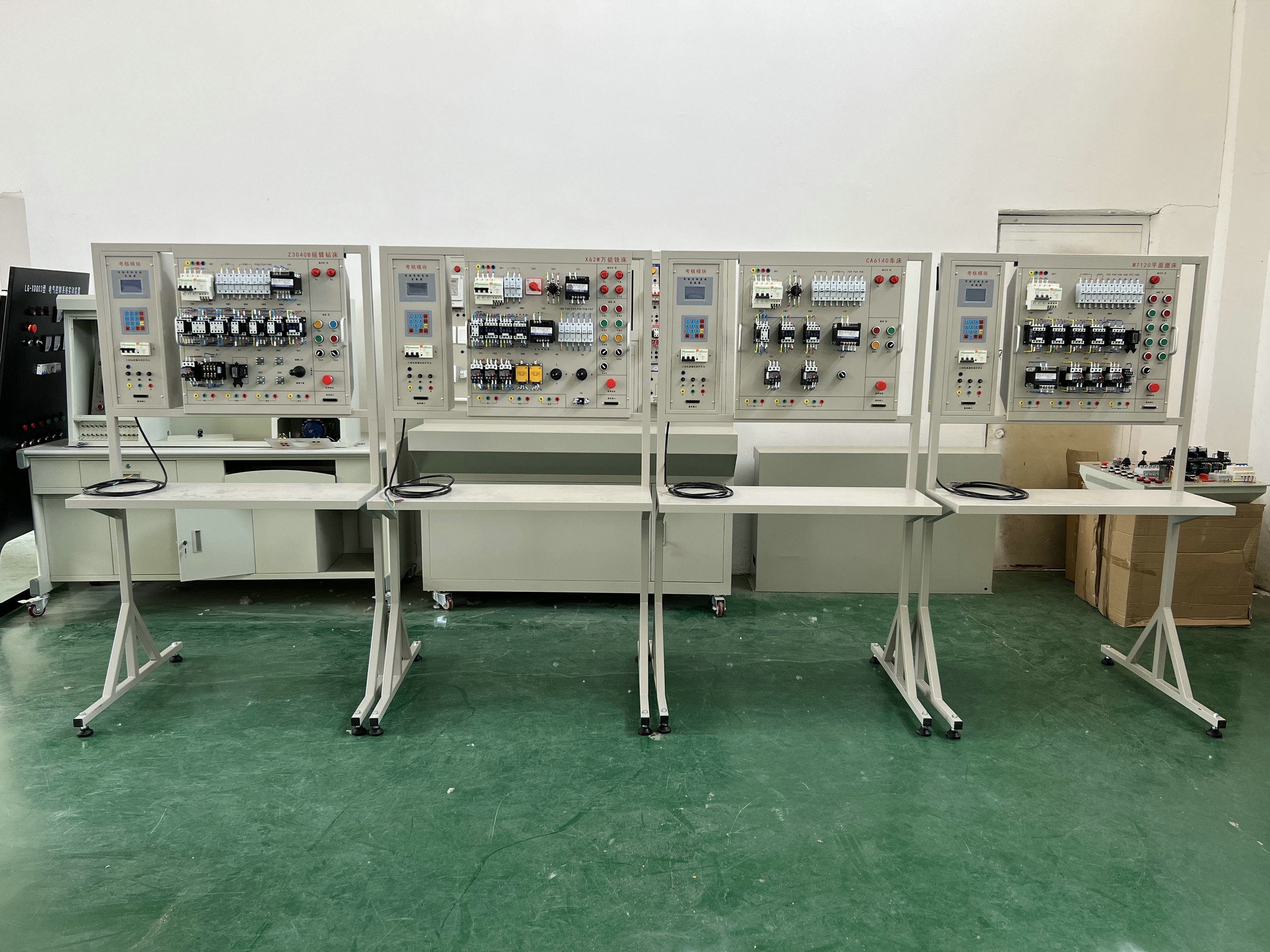

1、M7120平面磨床电气故障检修与排除实训装置
（1）故障设置系统电源与设备电源分开，故障系统设置电源采用AC220V，电气电路设备采用AC380V±5%（三相五线）电源。
（2）设备在没有设置故障的时候通电（AC380V）要能够实现电气功能。
（3）外形尺寸：约600×600mm（长×宽）。
（4）可完成M7120平面磨床电气线路故障检查、分析及排除考核内容。
（5）故障点数量：约10个，不出现短路故障，所有故障均为断路故障。故障设置操作在7寸触控屏进行，触摸屏应与设备安装在一体，可进行手动设置（可任意设置1-10个故障）和自动随机设置（可任意设置1-10个故障）两种方式，同时能实现考试时间设置、交卷等考试功能。
（7）手动设置和自动设置的页面要能够显示设置的故障个数，以及排除正确的个数，以及排故的时间等。
（8）考试功能需要可以随机和手动设置两种方式，考试要出现故障点的个数，和考试时间的倒计时，考试时间要可随意设置，考试时间到，出现考试结束的界面，由教师输入密码，可查看考试结果，考试结果可选择保存或删除，该项操作只有教师（密码正确）可操作。
（9）系统的响应时间不能超过0.1秒。
（10）电气电路所有元件端点均需要采用8mm快速插接端口引出，可通过接插线的方式进行故障排除。
（11）在电气电路断电的情况下，通过接插线排除故障，排故正确是，系统要能够显示排故正确。
（12）在电气电路没有短路的情况下能够进行通电（AC380V）试验。
（130电路的所有接线、端口等需要有线标，线标需要与电气原理图上的标志一致。
（14）面板采用2mm厚度铁板，表面喷塑，图文采用彩色打印，保证不褪色，不脱落。
2、CA6140型卧式车床电气故障检修与排除实训装置
（1）故障设置系统电源与设备电源分开，故障系统设置电源采用AC220V，电气电路设备采用AC380V±5%（三相五线）电源。
（2）设备在没有设置故障的时候通电（AC380V）要能够实现电气功能。
（3）外形尺寸：约600×600mm（长×宽）。
（4）可完成CA6140型卧式车床电气线路故障检查、分析及排除考核内容。
（5）故障点数量：约10个，不出现短路故障，所有故障均为断路故障。故障设置操作在7寸触控屏进行，触摸屏应与设备安装在一体，可进行手动设置（可任意设置1-10个故障）和自动随机设置（可任意设置1-10个故障）两种方式，同时能实现考试时间设置、交卷等考试功能。
（6）手动设置和自动设置的页面要能够显示设置的故障个数，以及排除正确的个数，以及排故的时间等。
（7）考试功能需要可以随机和手动设置两种方式，考试要出现故障点的个数，和考试时间的倒计时，考试时间要可随意设置，考试时间到，出现考试结束的界面，由教师输入密码，可查看考试结果，考试结果可选择保存或删除，该项操作只有教师（密码正确）可操作。
（8）系统的响应时间不能超过0.1秒。
（9）电气电路所有元件端点均需要采用8mm快速插接端口引出，可通过接插线的方式进行故障排除。
（10）在电气电路断电的情况下，通过接插线排除故障，排故正确是，系统要能够显示排故正确。
（11）在电气电路没有短路的情况下能够进行通电（AC380V）试验。
（12）电路的所有接线、端口等需要有线标，线标需要与电气原理图上的标志一致。
（13）面板采用2mm厚度铁板，表面喷塑，图文采用彩色打印，保证不褪色，不脱落。
3、X62W万能铣床电气故障检修与排除实训装置
（1）故障设置系统电源与设备电源分开，故障系统设置电源采用AC220V，电气电路设备采用AC380V±5%（三相五线）电源。
（2）设备在没有设置故障的时候通电（AC380V）要能够实现电气功能。
（3）外形尺寸：约600×600mm（长×宽）。
（4）可完成X62W万能铣床电气线路故障检查、分析及排除考核内容。
（5）故障点数量：约10个，不出现短路故障，所有故障均为断路故障。故障设置操作在7寸触控屏进行，触摸屏应与设备安装在一体，可进行手动设置（可任意设置1-10个故障）和自动随机设置（可任意设置1-10个故障）两种方式，同时能实现考试时间设置、交卷等考试功能。
（6）手动设置和自动设置的页面要能够显示设置的故障个数，以及排除正确的个数，以及排故的时间等。
（7）考试功能需要可以随机和手动设置两种方式，考试要出现故障点的个数，和考试时间的倒计时，考试时间要可随意设置，考试时间到，出现考试结束的界面，由教师输入密码，可查看考试结果，考试结果可选择保存或删除，该项操作只有教师（密码正确）可操作。
（8）系统的响应时间不能超过0.1秒。
（9）电气电路所有元件端点均需要采用8mm快速插接端口引出，可通过接插线的方式进行故障排除。
（10）在电气电路断电的情况下，通过接插线排除故障，排故正确是，系统要能够显示排故正确。
（11）在电气电路没有短路的情况下能够进行通电（AC380V）试验。
（12）电路的所有接线、端口等需要有线标，线标需要与电气原理图上的标志一致。
（13）面板采用2mm厚度铁板，表面喷塑，图文采用彩色打印，保证不褪色，不脱落。
4、Z3040摇臂钻床电气故障检修与排除实训装置
（1）故障设置系统电源与设备电源分开，故障系统设置电源采用AC220V，电气电路设备采用AC380V±5%（三相五线）电源。
（2）设备在没有设置故障的时候通电（AC380V）要能够实现电气功能。
（3）外形尺寸：约600×600mm（长×宽）。
（4）可完成Z3040摇臂钻床电气线路故障检查、分析及排除考核内容。
（5）故障点数量：约10个，不出现短路故障，所有故障均为断路故障。故障设置操作在7寸触控屏进行，触摸屏应与设备安装在一体，可进行手动设置（可任意设置1-10个故障）和自动随机设置（可任意设置1-10个故障）两种方式，同时能实现考试时间设置、交卷等考试功能。
（6）手动设置和自动设置的页面要能够显示设置的故障个数，以及排除正确的个数，以及排故的时间等。
（7）考试功能需要可以随机和手动设置两种方式，考试要出现故障点的个数，和考试时间的倒计时，考试时间要可随意设置，考试时间到，出现考试结束的界面，由教师输入密码，可查看考试结果，考试结果可选择保存或删除，该项操作只有教师（密码正确）可操作。
（8）系统的响应时间不能超过0.1秒。
（9）电气电路所有元件端点均需要采用8mm快速插接端口引出，可通过接插线的方式进行故障排除。
（10）在电气电路断电的情况下，通过接插线排除故障，排故正确是，系统要能够显示排故正确。
（11）在电气电路没有短路的情况下能够进行通电（AC380V）试验。
（12）电路的所有接线、端口等需要有线标，线标需要与电气原理图上的标志一致。
（13）面板采用2mm厚度铁板，表面喷塑，图文采用彩色打印，保证不褪色，不脱落。
5、连接线
（1）匹配8mm快速插接端口连接线，1.2平方，电流10A，耐压3000V，外壳塑料，外壳不漏任何导体，可接插；
（2）1000mm：红色200条，绿色200条，黄色200条，黑色200条，蓝色200条；
（3）600mm：红色200条，绿色200条，黄色200条，黑色200条，蓝色200条。
