2023-05-23 21:06气动实训平台
气动实训平台是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，集可编程控制器和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。
一、主要特点：
1、元件模块化：每个气动元件成独立模块，配有方便安装的底板，可随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
2、连接方式：接头采用快速式，安装、拆卸时可靠简便省时。
3、气动元件：标准的工业气动元件，性能可靠、安全。
4、系统环境：低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。泵站带自动过压保护装置
5、控制多元化：PLC编程控制、继电器手动控制 时间继电器控制自动控制
二、实验项目：
（一）PLC控制回路实验:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
（二）PLC控制实验：
1、PLC基本指令编程、特殊指令编程、梯形图编程学习
2、PLC编程软件的学习与使用
3、PLC与计算机的通讯、在线调试
3、PLC与气动相结合的控制实验
三、实验台组成：
LG-QD05型 气动实训平台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1、实验台架：实验台架由国标40*40国标铝材为主体、铝合金操作面板等构成，工作台尺寸：长×宽×高＝1500mm×650mm×1700mm (其包装重量约300kg)
2、工作泵站：
气泵输入电压：AC 220V/50Hz
电机（单头）功率：550W
额定输出压力：0.8Mpa
气泵容积：10L
工作噪声：<50分贝
3、气动元件：
以天工气动元件为主，配置详见附件。气动元件均配有过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4、电气控制单元：
可编程序控制器(PLC)，采用西门子SRMART I/O口20点、12输入8输出 继电器输出形式，电源电压：AC 220V/50Hz。
四、部分气动组态回路

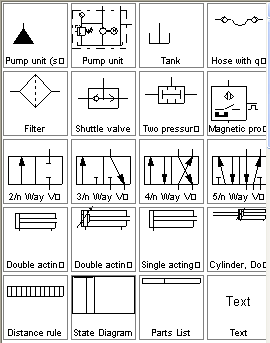

五、部分Festo 软件回路及图库
六、配置清单
（一）操作台基础硬件
1、元件模块化：每个气动元件成独立模块，配有方便安装的底板，可随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
2、连接方式：接头采用快速式，安装、拆卸时可靠简便省时。
3、气动元件：标准的工业气动元件，性能可靠、安全。
4、系统环境：低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。泵站带自动过压保护装置
5、控制多元化：PLC编程控制、继电器手动控制 时间继电器控制自动控制
二、实验项目：
（一）PLC控制回路实验:
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、高低压转换回路
10、计数回路
11、延时回路
12、过载保护回路
13、互锁回路
14、单缸单往复控制回路
15、单缸连续往复动作回路
16、直线缸、旋转缸顺序动作回路
17、多缸顺序动作回路
18、双缸、同步动作回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
（二）PLC控制实验：
1、PLC基本指令编程、特殊指令编程、梯形图编程学习
2、PLC编程软件的学习与使用
3、PLC与计算机的通讯、在线调试
3、PLC与气动相结合的控制实验
三、实验台组成：
LG-QD05型 气动实训平台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1、实验台架：实验台架由国标40*40国标铝材为主体、铝合金操作面板等构成，工作台尺寸：长×宽×高＝1500mm×650mm×1700mm (其包装重量约300kg)
2、工作泵站：
气泵输入电压：AC 220V/50Hz
电机（单头）功率：550W
额定输出压力：0.8Mpa
气泵容积：10L
工作噪声：<50分贝
3、气动元件：
以天工气动元件为主，配置详见附件。气动元件均配有过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4、电气控制单元：
可编程序控制器(PLC)，采用西门子SRMART I/O口20点、12输入8输出 继电器输出形式，电源电压：AC 220V/50Hz。
四、部分气动组态回路
五、部分Festo 软件回路及图库
六、配置清单
（一）操作台基础硬件
| 序号 | 名 称 | 规 格 型 号 | 数 量 | 备 注 |
| 1. | 实验台（铝合金“T”型槽面板） |
1500mm x 700mm x 1800mm 40*40铝型材结构 |
1套 | 铝型材 |
| 2. | 过渡底板 | 化纤ABS 精制模具压注成型 | 1套 | 附在阀上 |
| 3. | 万向轮 | 2.5mm优质钢材；带自锁功能；滚轮式轴承 | 4个 | 安装在实验台底部 |
| 4. | 专用铝合金面板 | 铝合金带“T”型配合过渡底板进行搭接 | 1套 | 安装在实验台上 |
| 5. | 静音空气压缩机 |
气泵输入电压：AC 220V/50Hz 电机功率：550W 额定输出压力：1.0Mpa 气泵容积：10L 工作噪声：< 40分贝 带自动断电保护装置 |
1台 | 奥突斯 |
| 6. | 过滤、调压组件 |
接管口径：1/8” 额定流量: 650L/min 滤心精度 40ū 调节压力0.05-0.85MPa 最大可调压力0.9 MPa 滤水容量15cc 给油容量25cc |
1套 |
品牌：费斯托 |
| 7. | 带压力表调压阀 |
接管口径：1/8” 额定流量: 650L/min 调节压力范围：0.05-0.85MPa 最大可调压力：0.95 MPa 本体材质：铝合金压铸成型 |
1只 | 品牌：费斯托 |
（二）元件基本配置
| 序号 | 名 称 | 参 数 规 格 | 数 量 | 备 注 |
| 8. | 复动式不锈钢单作用气缸 |
动作形式：活塞复动式 使用压力范围：1-9.0 kgf/cm2 速度范围：50 – 800mm/s 行程 :75mm 接管口径：1/8” |
1只 |
品牌：费斯托 |
| 9. | 复动型不锈钢单出杆双作用气缸 |
动作形式：活塞复动式 使用压力范围：1-9.0 kgf/cm2 速度范围：50 – 800mm/s 行程 :100mm接管口径：1/8” |
2只 |
品牌：费斯托 |
| 10. | 气缸固定脚座 | MA20-LB | 6只 | 自制 |
| 11. | 二位三通单电磁换向阀 |
线圈位数：单头双位置 弹簧复位 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝排气＝1/8” |
1只 | 品牌：费斯托 |
| 12. | 二位五通单电磁换向阀 |
线圈位数：单头双位置 弹簧复位 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝1/8” |
2只 | 品牌：费斯托 |
| 13. | 二位五通双电磁换向阀 |
线圈位数：双头双位置 电控复位 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝排气＝1/8” |
1只 | 品牌：费斯托 |
| 14. | 中封式三位五通电磁换向阀 |
线圈位数：双头三位置封闭型 动作方式：内部先导式 工作压力：0.15-0.85 MPa 耗电量：AC2.5VA DC2.5W 最高动作频率：5次/秒 最短劢磁时间：0.05秒 接管口径：进气＝出气＝排气＝1/8” |
1只 | 品牌：费斯托 |
| 15. | 二位五通单气控换向阀 |
结构：滑阀, 单向气控, 弹簧复位 压力范围：0.15-0.85 MPa 额定流量 1 (p)→4 (A)500 l/min |
2只 |
品牌：费斯托 |
| 16. | 二位五通双气控换向阀 |
结构：滑阀, 双向气控 压力范围：0.15-0.85 MPa 额定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min |
2只 |
品牌：费斯托 |
| 17. | 中封型二位五通双气控换向阀 |
结构：滑阀, 双向气控 压力范围：0.15-0.85 MPa 额定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min |
1只 | 品牌：费斯托 |
| 18. | 常开式单气控二位三通阀 | 结构：滑阀, 单向气控 | 1只 | 品牌：费斯托 |
| 19. | 常闭式单气控二位三通阀 | 结构：滑阀,单向气控 | 1只 | 品牌：费斯托 |
| 20. | 二位五通手动换向阀 |
动作方式：直动式 使用压力范围：0-0.8MPa 拉口口径：进气＝出气＝排气＝1/8” |
1只 | 品牌：费斯托 |
| 21. | 可调单向节流阀 |
接管口径：1/8” 标准额定流量: （p）→ (A)400L/min 调节压力范围：0.05-0.95MPa |
2只 | 品牌：费斯托 |
| 22. | 或门逻辑阀（梭阀） |
接管口径：1/8” 使用压力范围0-1.0MPa 额定流量X, Y→A 500 l/min |
2只 | 品牌：费斯托 |
| 23. | 与门逻辑阀（双压阀） |
接管口径：1/8” 使用压力范围0-1.0MPa 额定流量X, Y→A 500 l/min |
1只 | 品牌：费斯托 |
| 24. | 快速排气阀 |
接管口径：1/8” 使用压力范围0-1.0MPa 额定流量1(p)→2 (A) 300 l/min 2 (A)→3(R) 390 l/min |
1只 | 品牌：费斯托 |
| 25. | 平圆型按钮式机械阀 |
位通数：二位三通 动作方式：直动式 弹簧复位 使用压力范围：0-0.8MPa 接管口径：1/4” 额定流量(p)→ (A) 60 l/min |
1只 |
品牌：费斯托 |
| 26. | 滚轮型杠杆式机械阀 |
位通数：二位三通 动作方式：直动式 弹簧复位 使用压力范围：0-0.8MPa 接管口径：1/4” 额定流量(p)→(A) 60 l/min |
2只 | 品牌： 费斯托 |
（三）电气模块
| 27. | 时间继电器模块 |
显示 LED显示三位，0-999S 输出 常闭开关一组、常开开关一组、暂停一组、工作电压：AC220V |
1套 |
ZN48 |
| 28. | 可编程序控制器 | SR 20 | 1个 | 西门子 |
| 29. | 可编程序控制通讯电缆 | 1条 | 西门子 | |
| 30. | 中间继电器模块 | 3组(每组3常开1常闭)；接线插座为φ10mm安全性插座，面板为5mm进口绝缘板 | 2组 |
Omron欧姆龙 |
| 31. | 接近开关电感式（带插头线） |
开关电压 5-30 VDC 残余波纹 最大 10% 额定开关距离 4 mm 开关频率 最大100 Hz 输出： 无接点/电晶体NPN输出 输出电流 最大200 Ma 开关容量 最大 4.8 W |
4个 |
沪光 |
| 32. | 启停模块 |
220V 50HZ交流电压带漏电保护断路器 带上电指示 |
1套 | HGG（海格） |
| 33. | 按钮模块 | φ16mm大按钮 | 1套 | 上海远大 |
| 34. | 稳压电源模块 | 台湾 DC24V 5A ；接线插座为φ10mm安全性插座，面板为5mm进口绝缘板 | 1套 | 台湾明纬 |
四、附件
| 35. | L型支架 | 自制 | 4只 | 自制 |
| 36. | 过渡接头 | 转换接头 | 1只 | PG8-6 |
| 37. | “T”型三通 | T型 | 10只 | PE-4 |
| 38. | 四通 | 十字型 | 4只 | PZA-4 |
| 39. | 气管 | PUO0425（桔） | 50米 | 4 |
| 40. | 管塞 | PP-4 | 15只 | PP-4 |
| 41. | 专用工具 | 活口扳手、螺丝刀、六角扳手、剪刀等 | 1套 | 沪工等 |
