电工实操培训平台，维修电工实际操作考核装置
2023-06-20 07:37电工实操培训平台
一、主要功能要求
电工实训系统需要满足国家职业技能鉴定维修电工工种的初级、中级、高级、技师的技能鉴定需求和分公司级、公司级、市级的技能竞赛需求，实训室分为三个区域，分别是技能鉴定区、教学竞赛区、电梯实训及材料区。
1、技能鉴定操作区：此区配置钢琴式技能鉴定操作台（电工实操培训平台），操作台需包含启保停、正反转、星三角等初、中级维修电工基础电路的培训和鉴定功能；包含PLC、触摸屏、变频器等高级电工、技师培训和技能鉴定功能。PLC用西门子1200系列，触摸屏用昆仑通态系列，变频器也用西门子小型变频器，每个台子需配电脑1台。技能鉴定操作台数量24台。实训台须安装配备相应的PLC、触摸屏、变频器组态编程软件和通讯线。通过一系列项目实训培养学员动手能力和实操技能。该区需配置教员台1套，计算机1套。
2、教学竞赛区：该区需同时具备技能竞赛操作，电子绘图、多媒体培训等多项功能。该区主要以电脑桌充当操作台、每个操作台配备电脑、三菱FX系列PLC、触摸屏、三菱小型变频器、电工实训网格金属板各一个。工位数量32套，所有工位必须安装配备相应的PLC、触摸屏、变频器组态编程软件、相应的通讯线，以及CAD、EWB等电子绘图软件。该区需配置教员讲台1个、计算机1套、投影仪1套。
3、实训模型电梯及材料区：该区需配备实训模型电梯2套、货架、工具柜、文件柜根据实际房间位置摆放。
二、主要培训内容
电工实操培训平台装置实现电路基础、低压电工上岗实训，岗位技能实训，以及岗位晋升实训，可达到电工的初、中、高级电工培训需求及技能鉴定需求。
实训模型电梯培训内容：可进行电梯工程及自动化课程演示教学，其控制元件可编程，功能与真实的变频调速电梯相同，能自动平层，自动关门，响应轿内，外呼梯信号。可作为电梯程序教学与故障排除实习之用，也可作为电梯安装维修演示操作之用。
三、主要技术参数

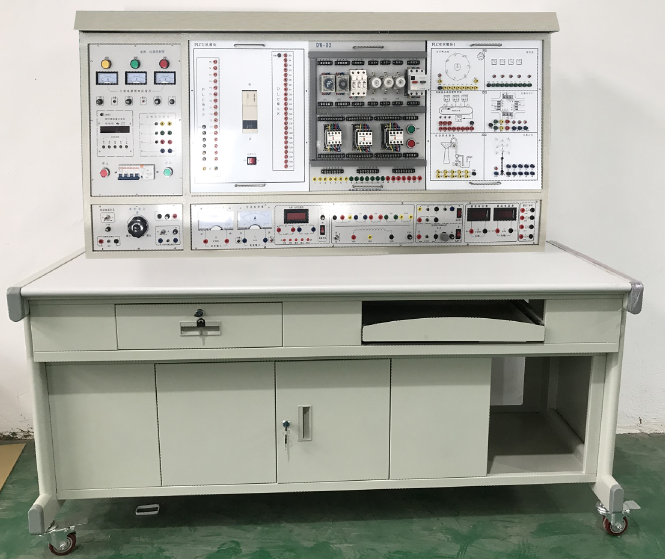

1、电工实操培训平台技术参数
（1）外型：整体尺寸 1755mm×750mm×1790mm；（具体尺寸设计联络确定）
（2）实训台架的材料：钢制结构；
（3）电源：
1）输入：三相AC 380V ±10% 50HZ 三相五线；
2）交流输出：
固定：三相五线 380V 接插式1组、220V接插式1组、220V插座式3组。
可调：0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）。
3）直流输出：
固定：励磁电源 110V/0.5A 1组、+12V/1.5A 1组；-12V/1.5A 1组；+5V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。
可调：电枢电源0～220V/1.5A 1组（有电压表监控输出）、0～24V 可调2A 1组（有电压/电流表实施监控输出状态）。
（4）接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；
（5）实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
（6）误操作记录装置：误操作报警、记录、切断相应电源功能。
（7）仪表/表头：
1）内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化。
2）实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只。
（8）整流桥：1组；
（9）实训用变压器：（输入）380V/220V（输出）110V、36V、20V（两组）、12V、6.3V。（具有过流保护报警切断电源，智能化误操作记录功能）
2、实训模型电梯技术参数
电梯轿厢参照尺寸：600×500×560（宽×深×高），外尺寸；
门口参照尺寸：380×470（宽×高）；
井道框架外围尺寸：980×820×4000（宽×深×高）；
设备参照自重：约600㎏；
曳引机功率：0.75KW。电压380V或220V两种；
额定电流：2.5A；
供电电源：三相五线，380V，50HZ；
变频器：三菱A540；
可编程控制器（PLC）：日本三菱FX系列；
控制方式：集选（JX）；
电梯层站：4/4。
3、教学竞赛区操作台技术参数
（1）配三菱FX3U-48MR主机，集成数字量I/O（24路数字量输入，24路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
（2）PLC仿真实训软件
1）通过PLASH虚拟环境实时显示PLC的运行状态；
2）可以实现PLC虚拟接线，并对接线进行错误检查；
3）PLC编程训练、PLC程序编写测试等功能；
4）实现PLC运行模拟，对错误程序进行检查。
（3）需配触摸屏、三菱小型变频器、电工实训网格金属板；
（4）操作台：定制。
材料区技术参数
货架7套，工具柜2套、文件柜2套，尺寸根据现场安装位置定制。
四、设备清单
电工实训系统需要满足国家职业技能鉴定维修电工工种的初级、中级、高级、技师的技能鉴定需求和分公司级、公司级、市级的技能竞赛需求，实训室分为三个区域，分别是技能鉴定区、教学竞赛区、电梯实训及材料区。
2、教学竞赛区：该区需同时具备技能竞赛操作，电子绘图、多媒体培训等多项功能。该区主要以电脑桌充当操作台、每个操作台配备电脑、三菱FX系列PLC、触摸屏、三菱小型变频器、电工实训网格金属板各一个。工位数量32套，所有工位必须安装配备相应的PLC、触摸屏、变频器组态编程软件、相应的通讯线，以及CAD、EWB等电子绘图软件。该区需配置教员讲台1个、计算机1套、投影仪1套。
3、实训模型电梯及材料区：该区需配备实训模型电梯2套、货架、工具柜、文件柜根据实际房间位置摆放。
二、主要培训内容
电工实操培训平台装置实现电路基础、低压电工上岗实训，岗位技能实训，以及岗位晋升实训，可达到电工的初、中、高级电工培训需求及技能鉴定需求。
实训模型电梯培训内容：可进行电梯工程及自动化课程演示教学，其控制元件可编程，功能与真实的变频调速电梯相同，能自动平层，自动关门，响应轿内，外呼梯信号。可作为电梯程序教学与故障排除实习之用，也可作为电梯安装维修演示操作之用。
三、主要技术参数
1、电工实操培训平台技术参数
（1）外型：整体尺寸 1755mm×750mm×1790mm；（具体尺寸设计联络确定）
（2）实训台架的材料：钢制结构；
（3）电源：
1）输入：三相AC 380V ±10% 50HZ 三相五线；
2）交流输出：
固定：三相五线 380V 接插式1组、220V接插式1组、220V插座式3组。
可调：0～220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）。
3）直流输出：
固定：励磁电源 110V/0.5A 1组、+12V/1.5A 1组；-12V/1.5A 1组；+5V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。
可调：电枢电源0～220V/1.5A 1组（有电压表监控输出）、0～24V 可调2A 1组（有电压/电流表实施监控输出状态）。
（4）接口及仪表：可配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；
（5）实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
（6）误操作记录装置：误操作报警、记录、切断相应电源功能。
（7）仪表/表头：
1）内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化。
2）实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只。
（8）整流桥：1组；
（9）实训用变压器：（输入）380V/220V（输出）110V、36V、20V（两组）、12V、6.3V。（具有过流保护报警切断电源，智能化误操作记录功能）
2、实训模型电梯技术参数
电梯轿厢参照尺寸：600×500×560（宽×深×高），外尺寸；
门口参照尺寸：380×470（宽×高）；
井道框架外围尺寸：980×820×4000（宽×深×高）；
设备参照自重：约600㎏；
曳引机功率：0.75KW。电压380V或220V两种；
额定电流：2.5A；
供电电源：三相五线，380V，50HZ；
变频器：三菱A540；
可编程控制器（PLC）：日本三菱FX系列；
控制方式：集选（JX）；
电梯层站：4/4。
3、教学竞赛区操作台技术参数
（1）配三菱FX3U-48MR主机，集成数字量I/O（24路数字量输入，24路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。
（2）PLC仿真实训软件
1）通过PLASH虚拟环境实时显示PLC的运行状态；
2）可以实现PLC虚拟接线，并对接线进行错误检查；
3）PLC编程训练、PLC程序编写测试等功能；
4）实现PLC运行模拟，对错误程序进行检查。
（3）需配触摸屏、三菱小型变频器、电工实训网格金属板；
（4）操作台：定制。
材料区技术参数
货架7套，工具柜2套、文件柜2套，尺寸根据现场安装位置定制。
四、设备清单
| 序号 | 项目名称 | 技术要求 | 数量 | 单位 | 备注 |
| 1 | 电工实操培训平台 | ||||
| 1.1 | 钢琴式技能鉴定操作台 | 操作台需包含启保停、正反转、星三角等初、中级维修电工基础电路的培训和鉴定功能；需包含PLC、触摸屏、变频器等高级电工、技师培训和技能鉴定功能，PLC用西门子1200系列或升级版，触摸屏用昆仑通态系列，变频器用西门子小型变频器。所有台子必须安装配备相应的PLC、触摸屏、变频器组态编程软件和通讯线。 | 24 | 套 | |
| 1.2 | 电脑 |
最低参数要求： 中央处理器：酷睿I5 3.0GHz; 操作系统：Windows操作系统；内存：8GB DDR4 1600MHz； 硬盘：1TB 3.5"SATA(7200 Rpm)硬盘； 显卡：1GB显存，三通道输出；单通道分辨率1920×1080； 声卡：集成内置声卡； 网口：10/100M以太网接。 |
24 | 台 | |
| 1.3 | PLC | 集成数字量I/O（24路数字量输入，16路数字量输出） | 24 | 台 | |
| 1.4 | 教员讲台 | 面板：冷轧钢材质，实木扶手、台面，尺寸：114*80*990cm | 1 | 套 | 含座椅 |
| 1.5 | 教员计算机 |
最低参数要求： 中央处理器：酷睿I5 3.0GHz; 操作系统：Windows操作系统；内存：8GB DDR4 1600MHz； 硬盘：1TB 3.5"SATA(7200 Rpm)硬盘； 显卡：1GB显存，三通道输出；单通道分辨率1920×1080； 声卡：集成内置声卡； 网口：10/100M以太网接。 |
1 | 台 | |
| 1.6 | 显示器 |
尺寸：23英寸液晶显示器； 最佳分辨率：1920x1080； 背光类型：LED背光； 屏幕比例：16:9（宽屏）。 |
1 | 台 | |
| 2 | 实训模型电梯 | ||||
| 2.1 | 四层四站电梯井道实验装置 |
1）电梯轿厢尺寸：600×500×560（宽×深×高），外尺寸。 2）门口尺寸：380×470（宽×高） 3）井道框架外围尺寸：980×820×4000（宽×深×高）。 4）设备自重：约600㎏。 5）曳引机功率：0.75KW。电压380V或220V两种。 6）额定电流：2.5A。 7）供电电源：三相五线，380V，50HZ。 8）变频器：三菱A540。 9）可编程控制器（PLC）：日本三菱FX系列。 10）控制方式：集选（JX）。 11）电梯层站：4/4。 |
2 | 台 | |
| 2.2 | 电源控制装置 | 输入电源：AC380V±5%(三相五线) 50Hz | 2 | 张 | |
| 2.3 | 配套易损器材 | 定制 | 2 | 套 | |
| 2.4 | 工程材料 | 定制 | 2 | 套 | |
| 2.5 | 操作台 |
学员桌椅： 全钢结构、简易安装、防火板铺防静电垫 尺寸（mm)：1400*700*740 材质：钢架、板材 凳子：方形凳 2把 （每套含2把座椅） |
2 | 套 | |
| 3 | 教学竞赛区操作台 | ||||
| 3.1 | 操作台 |
学员桌椅: 尺寸（mm)：1200*600*740 材质：钢架或板材 凳子：椅子1把 |
32 | 台 | |
| 3.2 | 电脑 |
最低参数要求： 中央处理器：酷睿I5 3.0GHz; 操作系统：Windows操作系统；内存：8GB DDR4 1600MHz； 硬盘：1TB 3.5"SATA(7200 Rpm)硬盘； 显卡：1GB显存，三通道输出；单通道分辨率1920×1080； 声卡：集成内置声卡； 网口：10/100M以太网接口。 |
32 | 台 | |
| 3.3 | PLC | FX3U-48MR，集成数字量I/O（24路数字量输入，24路数字量输出） | 32 | 台 | |
| 3.4 | 小型变频器 | 三菱小型变频器（1KW左右） | 32 | 台 | |
| 3.5 | 触摸屏 | 昆仑通态，屏幕尺寸：7''TFT，分辨率：800*480，开孔尺寸：215*152mm，主频频率：300MHz，配置：内存128M，接口1*RS232、1*RS485、1*USB | 32 | 套 | |
| 3.6 | PLC仿真实训软件 |
a．通过PLASH虚拟环境实时显示PLC的运行状态 b．可以实现PLC虚拟接线，并对接线进行错误检查 c．PLC编程训练、PLC程序编写测试等功能 d．实现PLC运行模拟，对错误程序进行检查 |
32 | 套 | |
| 3.5 | 电工实训网格金属板 | 定制 | 32 | 套 | |
| 4 | 其它设备 | ||||
| 4.1 | 货架 | 尺寸(mm)：3000*600，材质：钢，可调节高度， | 7 | 套 | |
| 4.2 | 工具柜 | 尺寸(mm)：1800*900*400，材质：铁，厚度：0.8mm | 2 | 套 | |
| 4.3 | 文件柜 | 尺寸(mm)：2000*600，材质：铁，厚度：0.8mm | 2 | 套 | |
| 4.4 | 教员讲台 |
面板：冷轧钢材质，实木扶手、台面，尺寸(mm)：1140*800*990 （含座椅） |
1 | 套 | |
| 4.5 | 计算机 |
最低参数要求： 中央处理器：酷睿I5 3.0GHz; 操作系统：Windows操作系统；内存：8GB DDR4 1600MHz； 硬盘：1TB 3.5"SATA(7200 Rpm)硬盘； 显卡：1GB显存，三通道输出；单通道分辨率1920×1080； 声卡：集成内置声卡； 网口：10/100M以太网接口。 |
1 | 台 | |
| 4.6 | 显示器 |
尺寸：23英寸液晶显示器； 最佳分辨率：1920x1080； 背光类型：LED背光； 屏幕比例：16:9（宽屏）。 |
1 | 台 | |
| 4.7 | 投影仪 |
亮度：3500流明； 分辨率：1024×768； 对比度：5000：1； 光源寿命不小于2000小时； 电动屏幕尺寸不小于150英寸。 |
1 | 台 | |
| 5 | 辅助材料 | ||||
| 5.1 | 二极管 | 1N4007，1A/1200V | 60 | 个 | |
| 5.2 | 晶体三极管 | 2N5551，0.3A/150V | 60 | 个 | |
| 5.3 | 三相异步电动机 | Y-132M-4，2.2kW | 3 | 台 | |
| 5.4 | 指针式万用表 | M47 | 3 | 块 | |
| 5.5 | 三相四线插头 | 16A/25A四孔 | 50 | 个 | |
| 5.6 | 单相三极插座 | 10A | 50 | 个 | |
| 5.7 | 三相四极插座 | 25A | 50 | 个 | |
| 5.8 | 白炽灯 | 30W或40W | 90 | 个 | |
| 5.9 | 白炽灯灯座 | 30W或40W | 90 | 个 | |
| 5.10 | 单开双控开关 | 10A/250V/2500w | 50 | 个 | |
| 5.11 | 按钮 | XLA-A213，保护式 | 100 | 个 | |
| 5.12 | 端子压接钳 | 适用端子0.5-6.0mm2预绝缘端子 | 18 | 个 | |
| 5.13 | 双管日光灯 | 功率11W-15W，电压110V-240V | 20 | 个 | |
| 5.14 | 时间继电器 | H3BA-N8H 220V OMRON | 20 | 个 | |
| 5.15 | 断路器 | C65N-D32/3P | 18 | 个 | |
| 5.16 | 交流接触器 | LC1-D12M7C | 50 | 个 | |
| 5.17 | 热继电器 | LRD12C | 60 | 个 | |
| 5.18 | 接地电阻表 | ZC-8 | 14 | 个 | |
| 5.19 | 双向晶闸管 | BTA41-700B TO-3P | 60 | 个 | |
| 5.20 | 单股多芯软铜线 | BVR 1*1.5mm2 | 3000 | 米 | |
| 5.21 | 锯弓 | 铝合金方管锯弓 12' | 23 | 把 | |
| 5.22 | 电工刀 | 8/刀头，0.5*18*100mm | 23 | 个 | |
| 5.23 | 行程开关 | XCKN2145P20C | 80 | 个 | |
| 5.24 | 单股单芯硬铜线 | BYJ-2.5 mm2 | 3000 | 米 | |
| 5.25 | 熔断器 | RL1-15/10 500V、15A、配熔体10A | 100 | 个 | |
| 5.26 | 熔断器 | RL1-15/2 500V、15A、配熔体2A | 20 | 个 | |
| 5.27 | 三相异步电动机 | Y-112M-1.5 380V、△接法 | 9 | 台 | |
| 5.28 | 双速电动机 | YD90L-6/4 0.85/1.1KW | 9 | 台 | |
| 5.29 | 数字示波器 | DS1104Z-S 70MHz 100MHz | 9 | 台 | |
| 5.30 | 软导线 | 0.35 mm2黄 | 40 | 卷 | |
| 5.31 | 软导线 | 0.35 mm2绿 | 40 | 卷 | |
| 5.32 | 软导线 | 0.35 mm2红 | 40 | 卷 | |
| 5.33 | 软导线 | 0.35 mm2蓝 | 40 | 卷 | |
| 5.34 | 软导线 | 0.5 mm2黄 | 40 | 卷 | |
| 5.35 | 软导线 | 0.5 mm2绿 | 40 | 卷 | |
| 5.36 | 软导线 | 0.5 mm2红 | 40 | 卷 | |
| 5.37 | 软导线 | 0.5 mm2蓝 | 40 | 卷 | |
| 5.38 | 软导线 | 1.0 mm2黄 | 40 | 卷 | |
| 5.39 | 软导线 | 1.0 mm2绿 | 40 | 卷 | |
| 5.40 | 软导线 | 1.0 mm2红 | 40 | 卷 | |
| 5.41 | 软导线 | 1.0 mm2蓝 | 40 | 卷 | |
| 5.42 | 针形接线端子 | 0.5 mm2 | 35 | 包 | |
| 5.43 | 针形接线端子 | 0.35 mm2 | 35 | 包 | |
| 5.44 | 管形端子自调压线钳 | 0.25-6 mm2 | 35 | 个 | |
| 5.45 | 冷压端子压线钳 | 0.5-10 mm2 | 35 | 个 | |
| 5.46 | 冷压端子 | OT1.5-3 | 40 | 包 | |
| 5.47 | 冷压端子 | OT1.5-4 | 40 | 包 | |
| 5.48 | 冷压端子 | UT1-3 | 40 | 包 | |
| 5.49 | 冷压端子 | UT1-4 | 40 | 包 | |
| 5.50 | 冷压端子 | UT1.5-3.5 | 40 | 包 | |
| 5.51 | 冷压端子 | UT1.5-5 | 40 | 包 | |
| 5.52 | 冷压端子 | UT2.5-3 | 40 | 包 | |
| 5.53 | 冷压端子 | UT2.5-4 | 40 | 包 | |
| 5.54 | 冷压端子 | UT2.5-5 | 40 | 包 | |
| 5.55 | 号码管 | 0.75平方，内径2.2MM，适用于电线外径2.1-2.3MM | 10 | 卷 | |
| 5.56 | 号码管 | 1.5平方，内径3MM，适用于电线外径2.7-3.2MM | 10 | 卷 | |
| 5.57 | 按钮盒 | 三按钮 | 35 | 个 | |
| 5.58 | 旋钮 | 2档 | 80 | 个 | |
| 5.59 | 开关电源 | AC220V/DC24V，80W | 40 | 个 | |
| 5.60 | 指示灯 | AC220V（黄、绿、红各40） | 120 | 个 | |
| 5.61 | 指示灯 | DC24V（黄、绿、红各40） | 120 | 个 | |
| 5.62 | 电工常用工具 | 螺丝刀、钳子、小活动扳手等 | 35 | 套 | |
| 5.63 | 线槽 | 宽高40*50左右带盖板 | 150 | 米 | |
| 5.64 | 中间继电器 | 24V，2对常开2对常闭，带指示灯，欧姆龙 | 200 | 个 | |
| 5.65 | 电工安装导轨 | 宽35mm，厚1mm/1.2mm | 65 | 根 | |
| 5.66 | 接线端子 | 4.0mm2 | 350 | 个 | |
| 5.67 | 接线端子 | 2.5mm2 | 350 | 个 | |
| 5.68 | 接线端子 | 1.5mm2 | 700 | 个 | |
| 5.69 | 接线端子 | 1.0mm2 | 700 | 个 | |
