电机检测技术实训平台，电机实训设备
2024-05-09 06:49一、电机检测技术实训室建设规划
（一）总体思路
1.电机检测技术实训室建设方案,电机检测技术实训平台,电机控制技术实训室,需要紧随甚至引领时代发展步伐，立足高端和新兴职业，推进高技能人才培养工作，全面加强高技能人才队伍建设，促进学习型、创新型、生态型城市建设，切实提高企业核心竞争力，实现可持续发展，满足当前社会经济发展和人才需求，开展职业技能实训与鉴定，实训基地需要建设新理念、新模式、新技术、新工艺相配套的实训室，在满足实训功能的基础上，兼顾技能鉴定、技能竞赛、师资交流、技术研发等职能，在结合可鉴定职业（工种）、未来主流工艺技术等基础上确定实训项目的设置，在设备仪器的配置、场地布置等方面予以充分考虑。
2.建立教学改革成果、专业建设成果、网络课程、精品课程及数字化立体资源库等教学资源，利用信息和互联网技术，构建共享型专业教学资源库。以数字化、信息化等现代教育手段，以网络信息化为载体，构建基于校园网络的教学、学习与交流的平台。
（二）建设原则
1.导向性原则：坚持"教学与工业现场实际应用相结合"的原则，努力体现真实或仿真的职业环境，在一个真实的职业环境下按照专业岗位群对基本技术技能的要求，得到实际操作训练和综合素质的培养。
2.先进性、扩展性原则：紧跟时代发展前沿的综合性生产训练项目，体现新技术，瞄准实际操作人才缺乏的高技术含量和新技术行业的职业岗位，在技术要求上要具有专业领域的先进性，投入具有前瞻性、持久性。
3.开放使用性原则：在环境和总体设计上要具有社会开放性，最大限度地实现资源共享、辐射周边，为社会提供多方位服务。
4.突出实训的核心功能：设备以企业、院校和培训机构无力开展的高新技能实训项目为主，重点突出"高（高端职业和技能）、新（新兴职业和技能）、长（长周期技能开发）、前（前瞻性技能开发）"，把握未来社会人才需求。
6. 凸显实训的实效性：实训室建设实训设备配备要秉持获得实际训练体验的原则，让参与实训的学员能够直接体验工艺流程和操作技能情况，体验到真正生产过程中的工艺特点，在经过一段时间的实践实训后能基本掌握相关操作技能。
（三）建设目的
拟建设一个集合基本技能训练、工程训练、创新设计、工业现场操作与设计、智能管理为一体的、具有满足社会培训、实践教学、技能鉴定、技能比赛等四大功能的实训中心。
1.从实训设备的配置、系统性和先进性上，大幅度提升社会、院校等企事业单位的实践教学条件，激发学员对专业学习的兴趣，得到更系统化的专业技能训练。
2.紧随引领时代发展步伐，立足高端和新兴职业，满足当前社会经济发展和人才需求，开展职业技能实训与鉴定，建设新理念、新模式、新技术、新工艺相配套的实训室，提高设备的使用率。
3.结合"互联网+教育"系统，通过云平台技术，让实训室设备售后实现智能化和数字化运营；实训设备后台和用电数据实现本地和远程的监控，结合数字化立体教学平台，为实验室资源库提供了丰富资料，构建一个智慧教室。
电机检测技术实训平台
1、产品概述
电机检测技术实训平台主要包含操作平台、电源控制屏、电气考核板、电器元件、互联网+智能监控、电气考核、电气实训与实训室。可以满足机电、电气、电工专业人才培养和考核需求，满足专业通用性技能学习实训的基础上，融入配套教学资源和信息化等实用功能。实现理、实、虚一体化教学。
电机检测技术实训装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育，打造智慧实训室，融入"互联网+教育"系统。适合机电、电器设备安装与维修、机电技术应用、电气运行与控制、电气技术应用等专业，满足《继电控制技术》、《电气控制技术》、《电力拖动技术》的教学需求、技能鉴定考核与科研、创新应用。

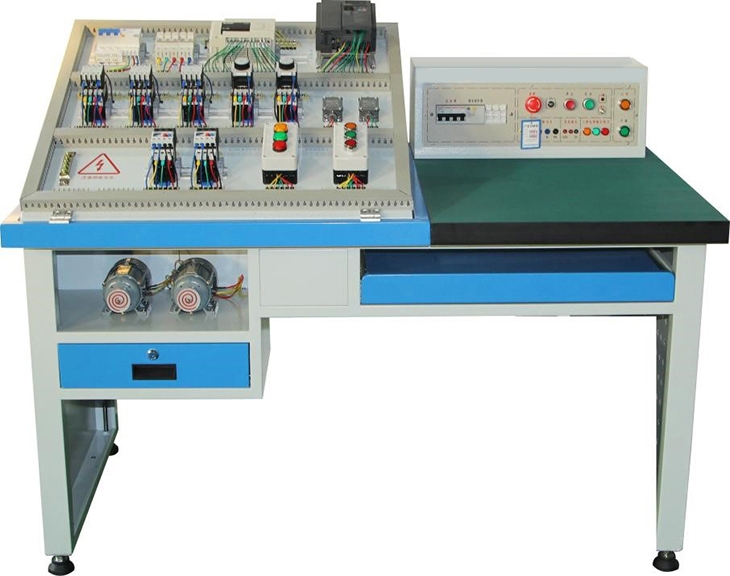

外观参考图片（具体以配置为准）
电机检测技术实训装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育，打造智慧实训室，融入"互联网+教育"系统。适合机电、电器设备安装与维修、机电技术应用、电气运行与控制、电气技术应用等专业，满足《继电控制技术》、《电气控制技术》、《电力拖动技术》的教学需求、技能鉴定考核与科研、创新应用。
2、产品特色
1.开放真实性：装置为网孔板实操区，解决了设备升级的局限性。网孔板上可安装工业电气元件，自由组建控制系统，将工业现场搬进实训室，毕业后能让学生能够迅速适应和胜任社会工作。
2.安全性强：实训室配置智能电源安全保护系统，通过互联网技术，实时监控实训室用电数据，实现电源智能化管理，同时提供过温、短路、过流、过压、欠压、失压、功率限定7大保护功能。保证使用者的安全。
3.虚拟仿真教学：配套电工仿真软件，可在一个虚拟的系统上，无节点反复练习，最终实现理、实、虚一体化教学。
4.扩展兼容性：设备整体采用模块化设计，具有灵活性、开放性和设计性等教学特点。适用于教学、职业工种考核鉴定、技能竞赛等。便于后期的扩展和技术的升级，只需要更换核心挂件，便能满足教学内容的升级。
5.智能先进性：融入互联网+教育系统。通过后台的管理和数字化运营，打破了传统的电话报修、电话跟踪和电话回访等耗时繁琐的工作流程。让服务通过互联网+系统，变得更加高效、过程更加透明、客户更加满意。实训室的用电数据和安全实现智能管理，打造智慧教室。
6.资源丰富：根据高等院校及相关专业实训教学，配套教学视频、数字化立体教学平台（集成了与设备相关的文档、教学视频、仿真软件等）为实训室资源库提供了丰富资料。
3、技术性能
1.交流电源：三相五线AC380V±10% 50Hz
2.外形尺寸：1450×850×1520mm（长×宽×高）
3.整机功耗：≤1.5kVA
4.安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准
4、基本配置
1、电源控制屏
包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、无极调速按钮、摄像头固定区域和通讯网口等构成。为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。
（1）交流电源：提供三相AC380V和AC220V交流电源，通过启动、停止按钮实现电源启停，并配有急停开关，用于紧急情况下，断开设备的电源。
（2）安全保护：智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
（3）上升下降功能：配套上升、下降按钮，可无极速控制网孔板的升降、实现网孔板0-75°任意角度调节，方便电气系统的安装、接线和设计。
2、电气网孔板
平台采用网孔板开放式设计，总体尺寸785*785mm，固定孔采用15*5mm弧形、交叉式开孔，满足低压器件的任意安装。学员根据实训项目的要求，能任意组合、选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
（1）智能角度调节机构：根据人体工程学设计，通过按钮和电动推杆配合执行，使安装板可在0-75°无级调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。

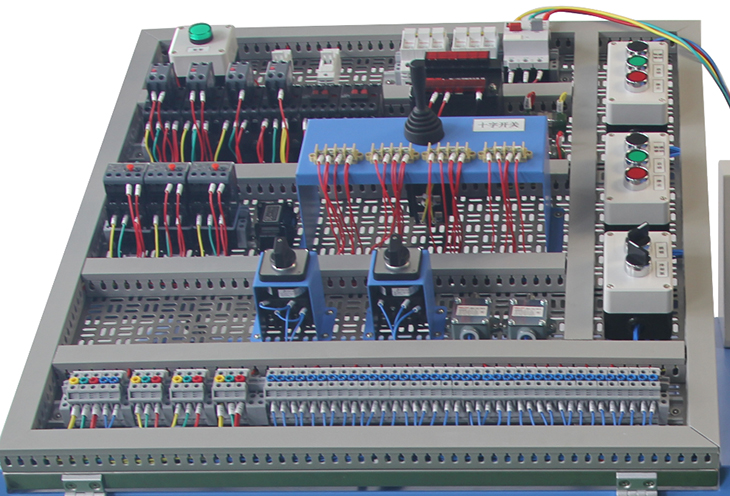

网孔板参考图
（2）电动推杆2套：
1）伸缩杆达到顶点会自动停止，确保电机不会空烧
2）伸缩杆达到底部会自动停止，确保电机不会空烧
3）任意位置可停止，带机锁，安全无忧
电动推杆参考图
3、实训桌
实训台桌腿尺寸60×40mm，主体框架及桌腿采用冷轧钢板。桌面右侧为50mm复合实木板，表面贴压防火板，耐腐蚀、防静电，周围使用高强度塑胶包边不易损坏。桌面左侧为可升降网孔板的框架，尺寸850mm×850mm,表面采用喷塑处理，网孔板尺寸785mm×785mm。实训台架底部设有抽屉和电机安装平台。桌腿安装4个万向轮，方便移动。
4、低压器件配置清单
5、工具清单
6、实训配件和耗材
7、电机模块
（1）三相鼠笼式异步电动机1只：380V/Y/40W，1450rpm/min。
（2）三相双速异步电动机1只：40/25W 380V/△/YY
（3）三相鼠笼式异步电动机（带速度继电器）1只：380V/Y/60W
5、实训项目
1.掌握三相异步电机直接启动控制线路的选型、接线与调试
2.掌握三相异步电机的自锁控制控制线路的选型、接线与调试
3.掌握三相异步电机接触器联锁的正反转控制线路的选型、接线与调试
4.掌握三相异步电机按钮联锁的正反转控制线路的选型、接线与调试
5.掌握三相异步电机双重联锁的正反转控制线路的选型、接线与调试
6.掌握三相异步电机的连续与点动混合控制线路的选型、接线与调试
7.掌握三相异步电机的顺序控制线路的选型、接线与调试
8.掌握三相异步电动机的两地控制线路的选型、接线与调试
9.掌握三相异步电机接触器控制的Y-△启动控制线路的选型、接线与调试
10.掌握三相异步电机时间继电器控制的Y-△启动控制线路的选型、接线与调试
11.掌握两台三相异步电机顺序启动控制线路的选型、接线与调试
12.掌握三相异步电动机串电阻降压控制电路的选型、接线与调试
14.掌握三相异步电动机工作台自动往返控制电路的选型、接线与调试
15.掌握接触器控制双速电动机的控制线路的选型、接线与调试
16.掌握时间继电器控制双速电机的控制线路的选型、接线与调试
（一）总体思路
1.电机检测技术实训室建设方案,电机检测技术实训平台,电机控制技术实训室,需要紧随甚至引领时代发展步伐，立足高端和新兴职业，推进高技能人才培养工作，全面加强高技能人才队伍建设，促进学习型、创新型、生态型城市建设，切实提高企业核心竞争力，实现可持续发展，满足当前社会经济发展和人才需求，开展职业技能实训与鉴定，实训基地需要建设新理念、新模式、新技术、新工艺相配套的实训室，在满足实训功能的基础上，兼顾技能鉴定、技能竞赛、师资交流、技术研发等职能，在结合可鉴定职业（工种）、未来主流工艺技术等基础上确定实训项目的设置，在设备仪器的配置、场地布置等方面予以充分考虑。
2.建立教学改革成果、专业建设成果、网络课程、精品课程及数字化立体资源库等教学资源，利用信息和互联网技术，构建共享型专业教学资源库。以数字化、信息化等现代教育手段，以网络信息化为载体，构建基于校园网络的教学、学习与交流的平台。
（二）建设原则
1.导向性原则：坚持"教学与工业现场实际应用相结合"的原则，努力体现真实或仿真的职业环境，在一个真实的职业环境下按照专业岗位群对基本技术技能的要求，得到实际操作训练和综合素质的培养。
2.先进性、扩展性原则：紧跟时代发展前沿的综合性生产训练项目，体现新技术，瞄准实际操作人才缺乏的高技术含量和新技术行业的职业岗位，在技术要求上要具有专业领域的先进性，投入具有前瞻性、持久性。
3.开放使用性原则：在环境和总体设计上要具有社会开放性，最大限度地实现资源共享、辐射周边，为社会提供多方位服务。
4.突出实训的核心功能：设备以企业、院校和培训机构无力开展的高新技能实训项目为主，重点突出"高（高端职业和技能）、新（新兴职业和技能）、长（长周期技能开发）、前（前瞻性技能开发）"，把握未来社会人才需求。
6. 凸显实训的实效性：实训室建设实训设备配备要秉持获得实际训练体验的原则，让参与实训的学员能够直接体验工艺流程和操作技能情况，体验到真正生产过程中的工艺特点，在经过一段时间的实践实训后能基本掌握相关操作技能。
（三）建设目的
拟建设一个集合基本技能训练、工程训练、创新设计、工业现场操作与设计、智能管理为一体的、具有满足社会培训、实践教学、技能鉴定、技能比赛等四大功能的实训中心。
1.从实训设备的配置、系统性和先进性上，大幅度提升社会、院校等企事业单位的实践教学条件，激发学员对专业学习的兴趣，得到更系统化的专业技能训练。
2.紧随引领时代发展步伐，立足高端和新兴职业，满足当前社会经济发展和人才需求，开展职业技能实训与鉴定，建设新理念、新模式、新技术、新工艺相配套的实训室，提高设备的使用率。
3.结合"互联网+教育"系统，通过云平台技术，让实训室设备售后实现智能化和数字化运营；实训设备后台和用电数据实现本地和远程的监控，结合数字化立体教学平台，为实验室资源库提供了丰富资料，构建一个智慧教室。
电机检测技术实训平台
1、产品概述
电机检测技术实训平台主要包含操作平台、电源控制屏、电气考核板、电器元件、互联网+智能监控、电气考核、电气实训与实训室。可以满足机电、电气、电工专业人才培养和考核需求，满足专业通用性技能学习实训的基础上，融入配套教学资源和信息化等实用功能。实现理、实、虚一体化教学。
电机检测技术实训装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育，打造智慧实训室，融入"互联网+教育"系统。适合机电、电器设备安装与维修、机电技术应用、电气运行与控制、电气技术应用等专业，满足《继电控制技术》、《电气控制技术》、《电力拖动技术》的教学需求、技能鉴定考核与科研、创新应用。
外观参考图片（具体以配置为准）
电机检测技术实训装置设计模式为开放式的教学科研平台。响应"十三五"教育部倡导大力发展信息化教育，打造智慧实训室，融入"互联网+教育"系统。适合机电、电器设备安装与维修、机电技术应用、电气运行与控制、电气技术应用等专业，满足《继电控制技术》、《电气控制技术》、《电力拖动技术》的教学需求、技能鉴定考核与科研、创新应用。
2、产品特色
1.开放真实性：装置为网孔板实操区，解决了设备升级的局限性。网孔板上可安装工业电气元件，自由组建控制系统，将工业现场搬进实训室，毕业后能让学生能够迅速适应和胜任社会工作。
2.安全性强：实训室配置智能电源安全保护系统，通过互联网技术，实时监控实训室用电数据，实现电源智能化管理，同时提供过温、短路、过流、过压、欠压、失压、功率限定7大保护功能。保证使用者的安全。
3.虚拟仿真教学：配套电工仿真软件，可在一个虚拟的系统上，无节点反复练习，最终实现理、实、虚一体化教学。
4.扩展兼容性：设备整体采用模块化设计，具有灵活性、开放性和设计性等教学特点。适用于教学、职业工种考核鉴定、技能竞赛等。便于后期的扩展和技术的升级，只需要更换核心挂件，便能满足教学内容的升级。
5.智能先进性：融入互联网+教育系统。通过后台的管理和数字化运营，打破了传统的电话报修、电话跟踪和电话回访等耗时繁琐的工作流程。让服务通过互联网+系统，变得更加高效、过程更加透明、客户更加满意。实训室的用电数据和安全实现智能管理，打造智慧教室。
6.资源丰富：根据高等院校及相关专业实训教学，配套教学视频、数字化立体教学平台（集成了与设备相关的文档、教学视频、仿真软件等）为实训室资源库提供了丰富资料。
3、技术性能
1.交流电源：三相五线AC380V±10% 50Hz
2.外形尺寸：1450×850×1520mm（长×宽×高）
3.整机功耗：≤1.5kVA
4.安全保护措施：设备具有接地保护、漏电保护功能，安全性符合相关的国标标准
4、基本配置
1、电源控制屏
包含设备总电源开关、电源供电指示、电源输出安全插座、三相电源输出插座、单相电源输出插座、无极调速按钮、摄像头固定区域和通讯网口等构成。为实训任务提供各种电源，具有漏电保护、过流保护、短路保护、接地保护等。
（1）交流电源：提供三相AC380V和AC220V交流电源，通过启动、停止按钮实现电源启停，并配有急停开关，用于紧急情况下，断开设备的电源。
（2）安全保护：智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。
（3）上升下降功能：配套上升、下降按钮，可无极速控制网孔板的升降、实现网孔板0-75°任意角度调节，方便电气系统的安装、接线和设计。
2、电气网孔板
平台采用网孔板开放式设计，总体尺寸785*785mm，固定孔采用15*5mm弧形、交叉式开孔，满足低压器件的任意安装。学员根据实训项目的要求，能任意组合、选取器件、组合成相应的实训电路，完成电力拖动线路安装、接线、调试及工艺整理，满足实训教学、鉴定培训及职业竞赛的需要。
（1）智能角度调节机构：根据人体工程学设计，通过按钮和电动推杆配合执行，使安装板可在0-75°无级调节安装角度，学生可以根据身高和操作习惯进行角度调节，符合人机工程需求。
网孔板参考图
（2）电动推杆2套：
1）伸缩杆达到顶点会自动停止，确保电机不会空烧
2）伸缩杆达到底部会自动停止，确保电机不会空烧
3）任意位置可停止，带机锁，安全无忧
电动推杆参考图
3、实训桌
实训台桌腿尺寸60×40mm，主体框架及桌腿采用冷轧钢板。桌面右侧为50mm复合实木板，表面贴压防火板，耐腐蚀、防静电，周围使用高强度塑胶包边不易损坏。桌面左侧为可升降网孔板的框架，尺寸850mm×850mm,表面采用喷塑处理，网孔板尺寸785mm×785mm。实训台架底部设有抽屉和电机安装平台。桌腿安装4个万向轮，方便移动。
4、低压器件配置清单
| 序号 | 器件名称 | 型号 | 数量 | 备注 |
| 1 | 低压断路器 | DZ108（1.0-1.6A） | 1只 | 德力西 |
| 2 | 熔断器 | RT18-32-3P | 2只 | 德力西 |
| 3 | RT18-32-2P | 1只 | ||
| 4 | 熔断芯 | RT18-32-3A | 3只 | 德力西 |
| 5 | RT18-32-2A | 2只 | ||
| 6 | 交流接触器 | CJX2-0910 AC220V | 4只 | 德力西 |
| 7 | 辅助触头 | F4-22 | 4只 | 德力西 |
| 8 | 热继电器 | JRS1D-25/Z(0.63-1A) | 2只 | 德力西 |
| 9 | 热继电器座 | JRS1D-25 | 2只 | 德力西 |
| 10 | 行程开关 | YBLX-19/001(一开一闭） | 4只 | 德力西 |
| 11 | 按钮开关支架 | 不锈钢材质、圆角设计、22mm开孔 | 5只 | 定制 |
| 12 | 指示灯支架 | 不锈钢材质、圆角设计、22mm、16mm开孔 | 6只 | 定制 |
| 13 | 按钮（不带灯） | 黑、绿、红色按钮 | 各1只 | |
| 14 | 指示灯 | 红1个、绿色2个AC220V | 1套 | |
| 15 | 通电延时继电器 | ST3PA-B/380V(0-60S)（2开2闭） | 1只 | 德力西 |
| 16 | 时间继电器底座 | PF-083A | 1只 | 德力西 |
| 17 | 电阻模块 | 提供10Ω/25W电阻1只、75Ω/75W固定电阻3只，用于完成降压启动实训。 | 1块 | |
| 18 | 零线排 | 5孔带塑料外壳 | 1只 | |
| 19 | 端子排 | 2.5平方（多功能） | 配套 | |
| 20 | 线槽 | 30 | 配套 | |
| 21 | 端子排标签 | 塑料白 | 配套 | |
| 22 | 导轨 | C45 铝质 | 配套 |
| 序号 | 名 称 | 型号与规格 | 单位 | 数量 |
| 1. | 尖嘴钳 | 6寸 | 把 | 1 |
| 2. | 剥线钳 | 鸭嘴式 | 把 | 1 |
| 3. | 十字螺丝刀 | 3×75 | 把 | 1 |
| 4. | 一字螺丝刀 | 3×75 | 把 | 1 |
| 5. | 压线钳 | U型1-3端子 | 只 | 1 |
| 6. | 数字万用表 | VC890D | 只 | 1 |
| 7. | 斜口钳 | 6寸 | 把 | 1 |
| 8. | 工具箱 | 配套 | 个 | 1 |
| 序号 | 名称 | 型号与规格 | 数量 |
| 1 | 发货光盘 | 提供仿真软件、指导书等 | 1套 |
| 2 | 实训指导书 | 纸质版 | 1本 |
| 3 | 专用实训导线K4 | 配有高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠。 | 1套 |
| 4 | 多股软线 RV | 1.0mm2 黄色 | 1卷 |
| 5 | 1.0mm2 绿色 | 1卷 | |
| 6 | 1.0mm2 红色 | 1卷 | |
| 7 | 1.0mm2 黑色 | 1卷 | |
| 8 | 线槽 | 30*30mm | 3米 |
| 9 | 铝导轨 | C45 | 2米 |
| 10 | 多功能端子排 | 接插两用 | 10片 |
（1）三相鼠笼式异步电动机1只：380V/Y/40W，1450rpm/min。
（2）三相双速异步电动机1只：40/25W 380V/△/YY
（3）三相鼠笼式异步电动机（带速度继电器）1只：380V/Y/60W
5、实训项目
1.掌握三相异步电机直接启动控制线路的选型、接线与调试
2.掌握三相异步电机的自锁控制控制线路的选型、接线与调试
3.掌握三相异步电机接触器联锁的正反转控制线路的选型、接线与调试
4.掌握三相异步电机按钮联锁的正反转控制线路的选型、接线与调试
5.掌握三相异步电机双重联锁的正反转控制线路的选型、接线与调试
6.掌握三相异步电机的连续与点动混合控制线路的选型、接线与调试
7.掌握三相异步电机的顺序控制线路的选型、接线与调试
8.掌握三相异步电动机的两地控制线路的选型、接线与调试
9.掌握三相异步电机接触器控制的Y-△启动控制线路的选型、接线与调试
10.掌握三相异步电机时间继电器控制的Y-△启动控制线路的选型、接线与调试
11.掌握两台三相异步电机顺序启动控制线路的选型、接线与调试
12.掌握三相异步电动机串电阻降压控制电路的选型、接线与调试
14.掌握三相异步电动机工作台自动往返控制电路的选型、接线与调试
15.掌握接触器控制双速电动机的控制线路的选型、接线与调试
16.掌握时间继电器控制双速电机的控制线路的选型、接线与调试
