学生用PLC及电气控制综合实训台
2024-07-31 06:44一、产品概述
学生用PLC电气控制综合实训平台主要包含操作平台、电源控制屏、PLC主机模块、触摸屏模块、按钮指示灯模块、变频器模块、以太网交换机模块、伺服运动控制模块、步进运动控制模块、电气控制模块等组成。采用模块化设计，所有工业器件全部裸露式安装，让学生真正认识和了解工业器件，同时便于后续的扩展与更换,能满足高等院校《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等课程教学和实训需求。
二、特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1）输入电源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作环境：温度-10℃～+40℃ 相对湿度＜85％（25℃）海拔＜4000m；
4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、学生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；
五、实训项目
（一）PLC可编程控制器基础电路实训
1.与、或、非逻辑功能测试
2.定时器、计数器功能测试
3.跳转、分支功能训练
4.移位寄存器测试
5.数据处理功能训练
6.微分、位操作测试
7.三层电梯控制
8.自动售货机
9.机械手
10.自动门
11.天塔之光
12.全自动洗衣机
13.自动成型机
19.邮件分拣
20.物料分拣
21.多级传输
22.八段码显示
23.多种液体混合
24.双面铣床
25.电镀槽
26.交流电机正反转控制
27.小车运动
28.搅拌站
29.汽车灯光控制
30.汽车火花塞点火控制
31.加工中心控制
32.隧道监控
33.自动扶梯
34.CA6140普通车床PLC改造控制
35.X62W万能铣床PLC改造控制
36.T68卧式镗床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050摇臂钻床PLC改造控制
39.电动葫芦PLC改造控制
40.Z35摇臂钻床PLC改造控制
41.M1432A万能外圆磨床PLC改造控制
（二）高级综合电气实训
1.触摸屏指示灯对象实验
2.触摸屏开关对象实验
3.触摸屏数据显示实验
4.触摸屏数据输入实验
5.触摸屏棒图对象实验
6.触摸屏对象实验
7.触摸屏移动元件对象实验
8.触摸屏异常报警对象实验
9.触摸屏静态显示实验
10.触摸屏表针控件对象实验
11.基于触摸屏PLC控制的三相异步电动机Y/△启动控制
12.PLC 控制电动机点动和自锁控制
13.PLC 控制电动机手动正反转控制
14.PLC 控制电动机带延时正反转控制
15.PLC 控制电动机星/三角启动自动控制
16.变频器功能参数设置与操作
17.变频器报警与保护功能
18.外部端子点动控制
19.变频器控制电机正反转
20.多段速度选择变频调速
21.变频器无级调速
22.基于外部模拟量(电压/电流）控制方式的变频调速
21.变频器无级调速
22.基于外部模拟量(电压/电流）控制方式的变频调速
六、模块及器材配置清单
DBKZT-01D一体化智能控制主控台
（一）产品概述：
该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有无线电源控制、老师豪华椅子。
（二）技术参数:
1.工作电源：三相五线 380V±5％ 50Hz
2.安全保护：漏电保护（动作电流≤50mA），过流保护
3.规格尺寸：2400×800×780mm
4.额定功率：<11KW（12台为例）
5.环境温度：－10℃ ～40 ℃
6.相对湿度：<85%
7.设备重量：200Kg
（三）产品结构:
1.桌身部分：钢质喷塑。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
2.桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
3.实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
（四）基本配置：
学生用PLC电气控制综合实训平台主要包含操作平台、电源控制屏、PLC主机模块、触摸屏模块、按钮指示灯模块、变频器模块、以太网交换机模块、伺服运动控制模块、步进运动控制模块、电气控制模块等组成。采用模块化设计，所有工业器件全部裸露式安装，让学生真正认识和了解工业器件，同时便于后续的扩展与更换,能满足高等院校《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》等课程教学和实训需求。
二、特点
1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1）输入电源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作环境：温度-10℃～+40℃ 相对湿度＜85％（25℃）海拔＜4000m；
4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；
5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
3、学生凳：
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；
五、实训项目
（一）PLC可编程控制器基础电路实训
1.与、或、非逻辑功能测试
2.定时器、计数器功能测试
3.跳转、分支功能训练
4.移位寄存器测试
5.数据处理功能训练
6.微分、位操作测试
7.三层电梯控制
8.自动售货机
9.机械手
10.自动门
11.天塔之光
12.全自动洗衣机
13.自动成型机
19.邮件分拣
20.物料分拣
21.多级传输
22.八段码显示
23.多种液体混合
24.双面铣床
25.电镀槽
26.交流电机正反转控制
27.小车运动
28.搅拌站
29.汽车灯光控制
30.汽车火花塞点火控制
31.加工中心控制
32.隧道监控
33.自动扶梯
34.CA6140普通车床PLC改造控制
35.X62W万能铣床PLC改造控制
36.T68卧式镗床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050摇臂钻床PLC改造控制
39.电动葫芦PLC改造控制
40.Z35摇臂钻床PLC改造控制
41.M1432A万能外圆磨床PLC改造控制
（二）高级综合电气实训
1.触摸屏指示灯对象实验
2.触摸屏开关对象实验
3.触摸屏数据显示实验
4.触摸屏数据输入实验
5.触摸屏棒图对象实验
6.触摸屏对象实验
7.触摸屏移动元件对象实验
8.触摸屏异常报警对象实验
9.触摸屏静态显示实验
10.触摸屏表针控件对象实验
11.基于触摸屏PLC控制的三相异步电动机Y/△启动控制
12.PLC 控制电动机点动和自锁控制
13.PLC 控制电动机手动正反转控制
14.PLC 控制电动机带延时正反转控制
15.PLC 控制电动机星/三角启动自动控制
16.变频器功能参数设置与操作
17.变频器报警与保护功能
18.外部端子点动控制
19.变频器控制电机正反转
20.多段速度选择变频调速
21.变频器无级调速
22.基于外部模拟量(电压/电流）控制方式的变频调速
21.变频器无级调速
22.基于外部模拟量(电压/电流）控制方式的变频调速
六、模块及器材配置清单
| 序号 | 部件名称 | 功能及技术参数 | 数量 |
| 1 | 三相交流电源 |

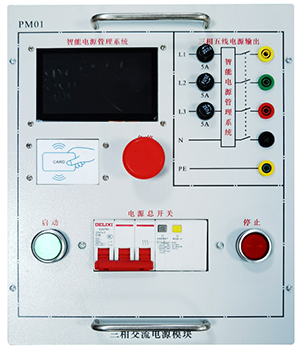

（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 （2）实验室智慧用电安全控制系统 智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。 智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。  |
1套 |
| 2 | 低压交直流电源 |

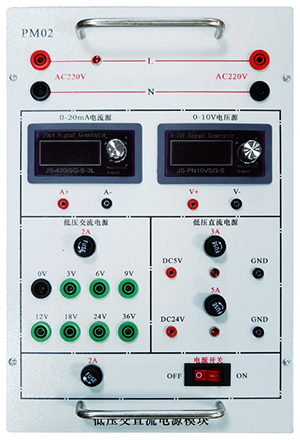

提供3V、6V、9V、12V、18V、24V、36V低压交流电源一组，直流24V/5A，一路直流5V/3A一组，0-10V电压源，0-20mA电流源各一组，带数显指示，旋转编码器调节。 |
1套 |
| 3 | PLC主机 |

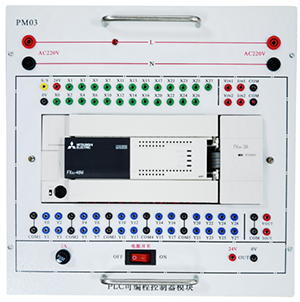

FX3U-48MT 集成数字量I/O（24路数字量输入，24路数字量输出）；扩展模块FX0N-3A一个，配备直流电源24V/5A输出接口 |
1套 |
| 4 | 触摸屏 |

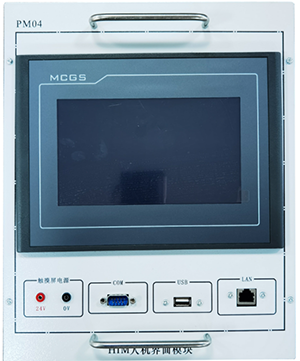

TPC7032 7寸寸彩色触摸屏，触摸屏实验组件采用 7 寸彩色触摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工业级低功耗 Cortex-A8CPU 主频 600MGHz；触摸屏：四线电阻式；内存： 128M；存储设备：128M。接口：1×RS232，1×RS485，2×USB，1×LAN。所有接口、接线端子全部引出。 |
1套 |
| 5 | 变频器 |

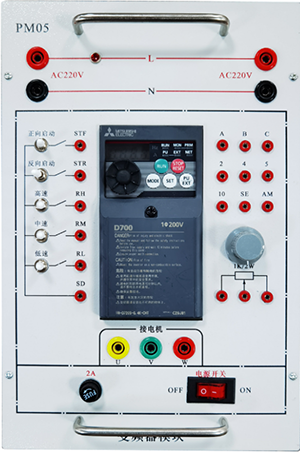

FR-D720S0.4KW变频器，具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。接口全部引出到专业端子排上，方便学生做实验。 |
1套 |
| 6 | 虚实结合实训 |
包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。 |
1套 |
| 7 | 数字孪生仿真系统 |

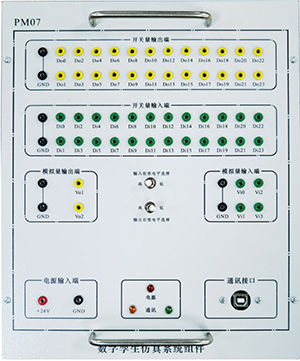

采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相1同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景，3D场景的PLC实验项目和36个PLC虚实结合控制实训模块一致  |
1套 |
| 8 | 实训导线 | 4mm/3mm双圈安全插座1批，根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。编程和通信电缆1套。 | 1套 |
| 9 | 学生凳 |
钢木方凳 |
2张 |
| 10 | 指导书 | 1本 | |
| 11 | 配套资源库 | 附件 | 1套 |
DBKZT-01D一体化智能控制主控台
（一）产品概述：
该设备是根据实训室教学管理的要求而设计开发的简易型示教电源控制系统。系统采用半圆形设计。配有无线电源控制、老师豪华椅子。
（二）技术参数:
1.工作电源：三相五线 380V±5％ 50Hz
2.安全保护：漏电保护（动作电流≤50mA），过流保护
3.规格尺寸：2400×800×780mm
4.额定功率：<11KW（12台为例）
5.环境温度：－10℃ ～40 ℃
6.相对湿度：<85%
7.设备重量：200Kg
（三）产品结构:
1.桌身部分：钢质喷塑。可放置各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
2.桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
3.实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色蚀刻工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
（四）基本配置：
| NO | 名称 | 技术规格 | 单位 | 数量 | 备注 |
| 1 | 多功能示教台 | 2400×800×780mm | 台 | 1 | |
| 2 | 多媒体控制器 | 控制电脑、投影机、外接音视频功能 | 套 | 1 | |
| 3 | ★智慧电源管理系统 | 上位机控制板卡 | 套 | 1 | |
| 4 | ★智慧电源管理软件 | ▲每个设备状态信息显示，具有多个子界面，具有故障分析，用电能效分析、集中管理、个人中心资料管理、用户报警定位跟踪与信息统计；具有管理员信息修改与权限管理等功能。可一键开启和关闭所有设备，可单独控制每台设备的开关。 | 套 | 1 | |
| 5 | ★智慧电源管理手机软件 | ▲手机APP：用电状态界面实时显示当前电压、电流、有无功功率、电能、设备温度、漏电电流值等；用电数据界面能智能查找近2年用电数据，设置界面能设置限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、操作日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。 | 套 | 1 | |
| 6 | 电脑 | 套 | 1 | 用户自备 | |
| 7 | 教师椅 | 高级五轮转椅 | 张 | 1 | |
| 8 | 交换机 | 包含网络布线 | 套 | 1 | |
| 9 | ★西门子PLC仿真实训软件 |
一、基本指令：电动机启停控制、电动机正反转控制、电动机循环正反转、可逆运行反接制动、三速电机控制、星角降压启动控制、数码管点亮控制、交通灯控制、恒压供水系统控制九项。 1、电动机启停控制包括：实训要求、实训器件、器件布局、I/O分配、T型图、电路连接、通电运行等七项 （1）实训要求：文字、图片的形式展示。将主要掌握的知识点予以概括，了解本模块主要的学习内容包括两地控制电路的编程方法，学会实际控制设计PLC的外围电路，学会分局实际控制要求设计简单的梯形图等。 （2）实训器件：列出电动机启停控制单元所用到的全部器件，包括三相异步电动机、PLC、交流接触器、三相断路器、熔断器、热继电器、启动按钮、停止按钮。 （3）器件布局：将器件库中的仿真器件放到仿真配电柜中的相应位置，用于训练学生对器件及电路的了解。电路上要有相应的符号，器件拖拽错误器件会拖拽不上去并会有相应的声音显示。 （4）I/O分配：软件中有I/O分配地址和电路图，将鼠标点到分配地址资源后会有相应的事物图片展示，用来让学生更好的了解器件模型与电路图。 （5）T型图：给出缺失符号的T型图和相应的符号，学生根据所学知识用鼠标将符号拖拽到T型图上，如果正确则符号保留在T型图上，错误则消失。 （6）电路连接： 原理图中闪烁的线条即为当前应连接的电路，用鼠标点击连接此线的两触点中的一个触点，然后拖动鼠标，找到另一个触点并点击，若正确将出现连接线，不正确此线消失，只有当该连线连接正确后，才能进行下一条线的接线操作。如果接线中出现困难可点击“答案”按钮，点击后将出现已完成的接线图，可参考该图完成你所进行的操作，再次点击“答案”按钮，答案将消失。 可以自由接线，参照电路图可以进行自由接线，如果不会可以点击提示，鼠标点击任何一个接线热点另外的一端热点会闪烁显示。 （7）通电运行：以仿真实训方式实现。通电后，可按照操作步骤按下相应开关，即可直观地观察到电路的运行情况，同时配合模拟真实场景的声效，达到仿真的效果。 以上模块内容所展现形式必须与本项目说明一样，星号部分必须满足所给出的模块内容一致或优于此要求，现场必须演示星号部分内容。 |
节点 | 11 | 网络版 |
| 10 | ★物料分拣PLC综合仿真实训软件 | ▲内容包括项目分析、PLC 控制（PLC 主机、输出模块、输入模块）、硬件安装（机械手臂、气动设备提升部件、物料导槽、皮带、三相转速电机等 19 个步骤）、电气接线、软件编程、调试运行六大模块。 | 节点 | 11 | 网络版 |
| 11 | ★自动化生产线考核仿真教学软件 |
▲软件分为两大部分，分别是安装部分考核和编程部分考核。 安装部分考核：单元安装、部件安装、气路连接、电气连接、PLC通信5个项目内容。 编程部分考核：程序编制、通电运行、故障排除等3个项目内容。 |
节点 | 11 | 网络版 |
| 12 | ★电工作业培训教学软件 | ▲包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。 | 节点 | 11 | 网络版 |
| 13 | ★在线教育开放平台 |
1）课程资源内容（微课及虚拟仿真）： 采用"学习项目"、学习情境、学习任务三层结构展开设计学习。其目标是培养学生具备从事电气设备控制系统的安装、调试与维修的基本职业能力。 2) 教学平台内容： 教学互通课程平台:教学互动课程基于PC端及移动端（支持安卓及苹果），能够完成教学组织、课前课中课后的教学实施、教学全流程数据采集和开展多元化教学评价。 教学组织 教学组织主要完成课程内容组织和教学路径的设置。课程内容组织按照最新课程标准，采用项目、模块、任务方式，围绕每一工作任务所涉及的技能、知识和素养来组织课程内容、教学资源、活动工作页任务、实训任务和题目。能够清晰地呈现本课程的课程标准及与其所对应的课程内容、资源、项目任务、实训任务和题目。 选取典型工作任务设置教学路径。能够清晰地呈现每一任务的教学流程，对于教学流程中的各节点，能够进行数据记录，动态汇集不同教学路径的数据，使授课老师在查看自己教学路径的同时也能够了解自身的教学方式与同组其他老师的教学路径的差异程度，为教研活动提供数据支撑。 教学实施 教学互动课程将根据教学路径、课程内容，配合教学资源库和题库开展课堂教学。包括：面向教师和学生的授课任务推送、学情查看；面向教师的课堂出勤、课中教学、实训督导、作业批阅；面向学生的课前预习、课程学习、课后作业、技能回炼。 授课任务推送：课程可根据教学进度，为教师和学生推送授课通知，包括：授课时间、地点、授课教师及授课任务。 学情查看：授课教师可查看当前授课班级的课后作业、课前预习及课堂表现，包括：课后作业完成率、正确率、错题集中分布、预习作业提交率、课堂学习、资源浏览等。通过雷达图掌握授课班级的整体实训情况，也能够查看学生个体的实训结果。学生可看查看自己每节课的课后作业情况、课前预习、课堂表现和实训结果与分析。 课堂出勤：授课教师不仅能够在课堂完成出勤点名，也能够支持在实训室完成出勤点名，及时汇总出勤率。 课中教学：教师可根据教学路径进行授课，调用教学资源库中教学资源开展课堂教学，或当场调用题库中的题目进行课堂测试。教师在进行课堂测试时，可将题目发布给授课班级的学生，对于课堂测试，可以及时汇总答题情况及正确率，教师可根据课堂测试结果，当场进行教学分析。 实训督导：教师在实训过程中，一方面可以对学生的实训过程进行督导，根据技能设置教学打卡记录，汇总学生实训过程中的"断点"及"卡点"。另一方面可以将学生的实训过程通过照片或是小视频进行记录，实时投放至投影屏幕上，实现教学过程中的及时干预纠编，也可以保留转化为教学资源。 作业批阅：教师可对学生完成的课后作业进行查看和批阅。课程将自动推送客观题完成情况，对于主观题作业，教师通过查看学生上传的作业结果，进行批阅。对于学生完成的电路图设计等主观作业成果，教师可以将其收录进教学资源，作为教学案例。 课前预习：学生根据当前的授课进度，可自行查看下节课的任务，进行课前预习，课程将记录学生的预习时长。 课程学习：学生可根据教师要求和教学环境，通过移动端或PC端完成教学内容、教学资源浏览及完成相应测试。对于学生的学习过程数据，做好相应的数据采集。 课后作业：学生可查看教师发布的课后作业，完成对应的内容。对于客观题作业，系统可自动检测正确与否，对于回答错误的题目，提供知识链接以便学生进行知识的再学习。对于主观题作业，学生可上传作业结果。 课题论坛：教师可针班级，年级组，或针对性课题项目等开设互动交流论坛，设置讨论课题内容，添加讨论成员，让学生在互动论坛中学习知识，交流心得，实现一事一议。教师可在讨论后，批注讨论结果，答疑学生问题。 技能回炼：对于学生未掌握的知识或技能，课程将提供技能回炼，使学生在完成相关内容的再学习后，根据对应的任务，提供最关联的题目进行再次的自我检测和巩固。 （3）数据采集 为教学评价和教学诊断提供更好的数据支撑，本课程应能够对全学程的学生的学情数据及教师的教学数据进行采集，并根据教师和学生所需的维度采用合理的图表呈现汇总数据。 教师：教师可查看授课班级的课前、课中及课后的学习数据，从授课班级整体到学生个体，从项目、模块、任务到知识、技能和素养，从每节课的过程性数据到结果性数据，通过不同维度呈现教学情况，对每节课的教学情况提供有效的数据反馈。另一方面，对于教师的教学数据也将通过可视化的流程进行呈现，使教师在上完每节课后，可以查阅自己的教学路径，进行教学反思。 学生：学生个人通过自己的学习记录查看个人课前、课中及课后的学情。包括：课前预习、课堂表现、实训结果、课堂测验及课后作业。同时提供所在班级的排名，查看自己在各方面与班级平均水平的差异程度。根据本课程所需的知识、技能和素养描绘学生画像。 管理：校级可查看教师课程实施及教学资源录入等实时数据情况，可查看学生及班级的学习进度及记录，考试成绩，模拟考核结果等数据。对教师工作及学生成绩，班级成绩进行数据表格分析统计。 （4）教学评价 本课程将主要从学生学业评价和教师教学质量评价两方面构成评价体系。通过"系统采集+主观评分"的评价数据采集方式对"教与学"全程数据进行采集，综合过程性评价、结果性评价两个方面进行评价。 包括：评价体系、评价方式、评价对象和评价结果。 评价体系：能够根据评价指标、对象、权重、评价数据源等创建评价体系，包括课前、课中及课后。对于评价数据源将列出课程可采集的数据源，供教师勾选。 评价方式：课程可提供自动检测、问卷、测试等多种评价方式，供学生和教师开展自评、互评和第三方评价。自评包括：学生自评和教师自评，互评包括：生生互评、师师互评、师生互评。 评价对象：本课程主要完成对学生的学业评价和教师教学质量评价。 评价结果：教学过程中的评价数据可及时推送至教师端，根据教学阶段，汇总过程性数据和结果性数据形成评价成果推送给教师和学生本人，将离散数据形成连续性数据，绘制成长曲线、用户画像等。 课程资源管理平台: 本课程的教学资源库基于PC端及移动端（支持安卓及苹果），满足教学实施过程中的资源调用浏览、资源数据采集，实现教学资源的生态化。同时，教学资源库应与教学互动课程能够相同贯通。 包括：资源新建、资源导入、资源对标、资源浏览、资源数据采集、资源评价、资源回链。 资源新建：提供两种单个教学资源的入库方式，一种是创建单个教学资源，设置资源属性，通过上传完成资源入库。另一种方式，在教学互动课程的作业批阅环节，教师可将学生的作业成果收录为教学资源。资源格式支持大部分图文、动画、视频。 资源导入：提供资源导入模板，完成教学资源导入。 资源对标：对导入的资源与课程标准进行关联，完成对标。通过项目、模块、任务、技能、知识和素养这一路径对教学资源进行结构化的梳理。 资源浏览：能够在PC端和移动端完成资源浏览学习，对于移动端无法支持的动画格式应提供良好的提示。 资源数据采集：对于每个资源的浏览次数等信息进行采集。 资源评价：可通过设置资源的评价维度，进行资源的星级评价。 资源回链：提供关联知识、技能的学习链接。 资源推送：教师可根据学生得学习情况，推送平台上的教学资源到班级或到学生个人。 资源管理：可对已录入资源进行更新、删除，属性调整及编辑。 资源查重：应对重复误上传，造成服务器空间资源浪费应支持资源查重功能，自动查重响应率应达到80%以上。 在线习题库平台: 本课程题库应实现题目资源与课程标准的对标，基于PC端及移动端（支持安卓及苹果），满足课前预习、课中互动及课后作业和测试，帮助学生开展自主学习，帮助教师对教学的精准诊断。同时，题库应与教学互动课程能够相同贯通。 包括：题目新建、题目导入、题目对标、答题数据采集、错题回练。 题目新建：可添加客观题及主观题，客观题根据题型完成题干、选项及答案设置，主观题完成题干及参考答案设置。 题目导入：对于客观题提供题目导入模板。 题目对标：将题目与课程标准关联，完成对标。 答错数据采集：包括答题次数、时长、错题分布、选项分布、正确率等。 错题回练：对错题提供知识链接，提供学生再学习，当完成学习内容后，返回题库，抽取同类题目进行再次检测，帮助学生的自主学习，更助于教师对教学的精准诊断。 在线考试考核平台: 在线考试系统应实现无纸化考试学习功能，能够结合教育测评理论、方法和现代信息技术手段的网上测评系统，为考生提供"灵活、方便、科学、公平" 的"测评服务"，以优化的题库资源为基础，通过随机组卷生成无纸化考试试卷进行考试，并及时生成考试成绩，集考试报名、试卷生成、线上考试、阅卷、成绩生成、成绩单导出、打印等为一体的、多元化，新型的考试管理模式。 应具备以下几大功能： 试卷管理：可以各种题型的数量等方面对某份试卷提出一定的要求生成试卷规则。同时，管理员还可以对库中已有的试卷进行修改和删除，添加新试卷等。 · 题库管理：可以分类管理题库；可以对题库中的试题进行三种基本操作：添加新的考题、删除旧有考题、修改原有考题，其中试题类型包括判断题、填空题、选择题等；对于每种类型的试题，教师可以设置题干、答案等属性。 使用组卷方便，可以快速的导入试题。不需要一题一题的录入，只要按照系统提供的模板去编辑试题，就可以一键导入到题库中去组卷，可以固定组卷也可以随机组卷。提供批量上传的模板，在系统直接有下载渠道，可以支持word里面的图片题、音频题、视频题，音视频等。 试卷管理、题库管理支持分类管理，这样班级多的情况下，每个班级可以建立自己的分类，避免混淆；考生管理可以分组管理，把相同班级的学生归为一组，试卷可以设置指定组考试；统计分析可以查看所有考试的考试情况、及格分析等；可以设置子管理员，多个账户一起管理，也可以添加头像和名称，打造自己的考场。 成绩管理：可以查看考生的考试成绩，并针对不同的课程进行成绩统计，包括考试人数、最高分、最低分、平均分以及各分数段得分人数等。 系统的功能实用，有自动判分的功能，对于客观题，系统自动识别答案判分；主观题，可以设置按关键字给分，也可以手动批卷和纠错。考后成绩直接显示学生个人信息中。整场考试成绩生成数据表格及数据图表，系统自动分析考生的错题率及考题成绩折线图。 系统应有学生成绩的统计，数据报表，考试记录等，支持导出和打印，在考试记录处可以清晰的看到考生的信息、考试的情况。 学生管理：可以对用户的资料进行查询、查询以往考试成绩、留言和在线交流等，可对用户信息修正、删除等。 在线考试：学生可以在管理员规定的试卷、考场进行在线测试，考试结束后，系统会根据已有的标准答案进行在线判卷，考生可以立刻知道考试成绩。管理员可增设线上考场，设置考场参考人权限，设置考场开考时间，考场密码，可对同场考题进行随机重组，设置A\B卷，防止考生作弊的功能，学生可以登录后台查看考试记录和错题集。 |
登录账号 | 1 |
授权1账号登录 |
