一、概述

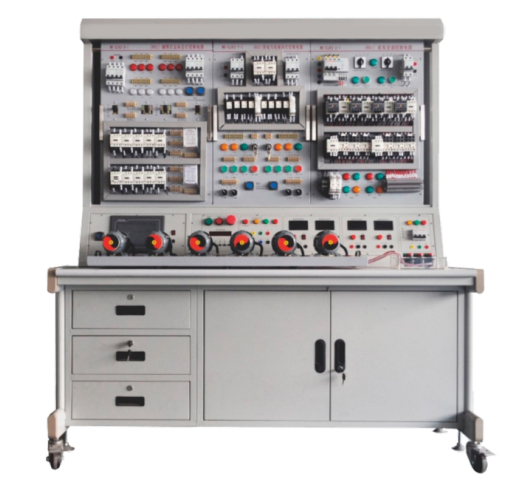

电力机车（HXD2B）电气控制系统安装与维修实训考核装置。本装置主要采用了西门子控制技术，包含了传统的继电控制和PLC、人机界面、通讯等多种控制方式，模块化结构，简单易学，并带有模拟了相应的操作机构动作的外置执行机构仿真装置。装置的典型电路模块包括受电弓控制电路模块、主断路器控制电路模块、机车空调控制电路模块、牵引VVVF控制模块、紧急制动与停放制动控制电路模块、机车辅助电路模块、供电与机械间灯控制电路模块、辅照灯与标志灯控制电路模块等八大部分。通过在本装置中的技能训练能在深入理解专业知识的同时，培养一线员工专业的实践技能。并且本装置还有利对操作顺序、调试过程、设备故障分析与排除、安装工艺等工作特性和接线原理的理解和掌握。

本设备参考了人社部09版维修电工职业鉴定标准、结合职业院校«电工基础»、«工厂电气与维修»、«PLC与电气控制»等教材。该设备适合本科院校、高职院校、中职院校、企业培训等电气自动化、轨道交通、机电一体化，维修电工等专业的教学与实训。

二、实训项目

本设备可以完成以下典型实训：

1.电力机车典型电气控制电路的工作原理与故障分析与排除

实训一受电弓升降控制电路的工作原理与故障分析与排除

实训二主断路器控制电路的工作原理与故障分析与排除

实训三牵引VVVF控制电路的工作原理与故障分析与排除

实训四空调控制电路的工作原理与故障分析与排除

实训五紧急制动与停放制动控制电路的工作原理与故障分析与排除

实训六机车辅助电路的工作原理与故障分析与排除

实训七供电与机械间灯控制电路的工作原理与故障分析与排除

实训八辅照灯与标志灯控制电路的工作原理与故障分析与排除

三、技术指标

外型：整体尺寸 1570mm×750mm×1790mm；

实训台架的材料：双层亚光密纹结构；

1．电源：

1)电源输入：三相AC 380V ±10% 50HZ 三相五线；

2)电源输出：交流输出：固定：AC380V 接插式2组、220V接插式1组、DC110V插座式2组、DC24V插座式2组；直流输出：固定：110V插座式2组、24V插座式2组；

2．实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能；

3．智能答题系统：由触摸屏与PLC组成，通过触摸屏进行设置故障与答题。

4．仪表/表头：数字式直流电压表4只实时监控所测电压变化；

5．保护：短路保护、过载保护、漏电保护，漏电保护动作电流≤30mA。

6. 输入功率：1.2KW
