电机拖动配盘实训设备
[规格型号]: DBQ-21
[产品名称]: 电机拖动配盘实训设备
[价  格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微  信]: 13817525788
产品介绍:
电机拖动配盘实训设备每一套由1套低压电器元件,1台网孔实训屏,1组电源控制屏组成。

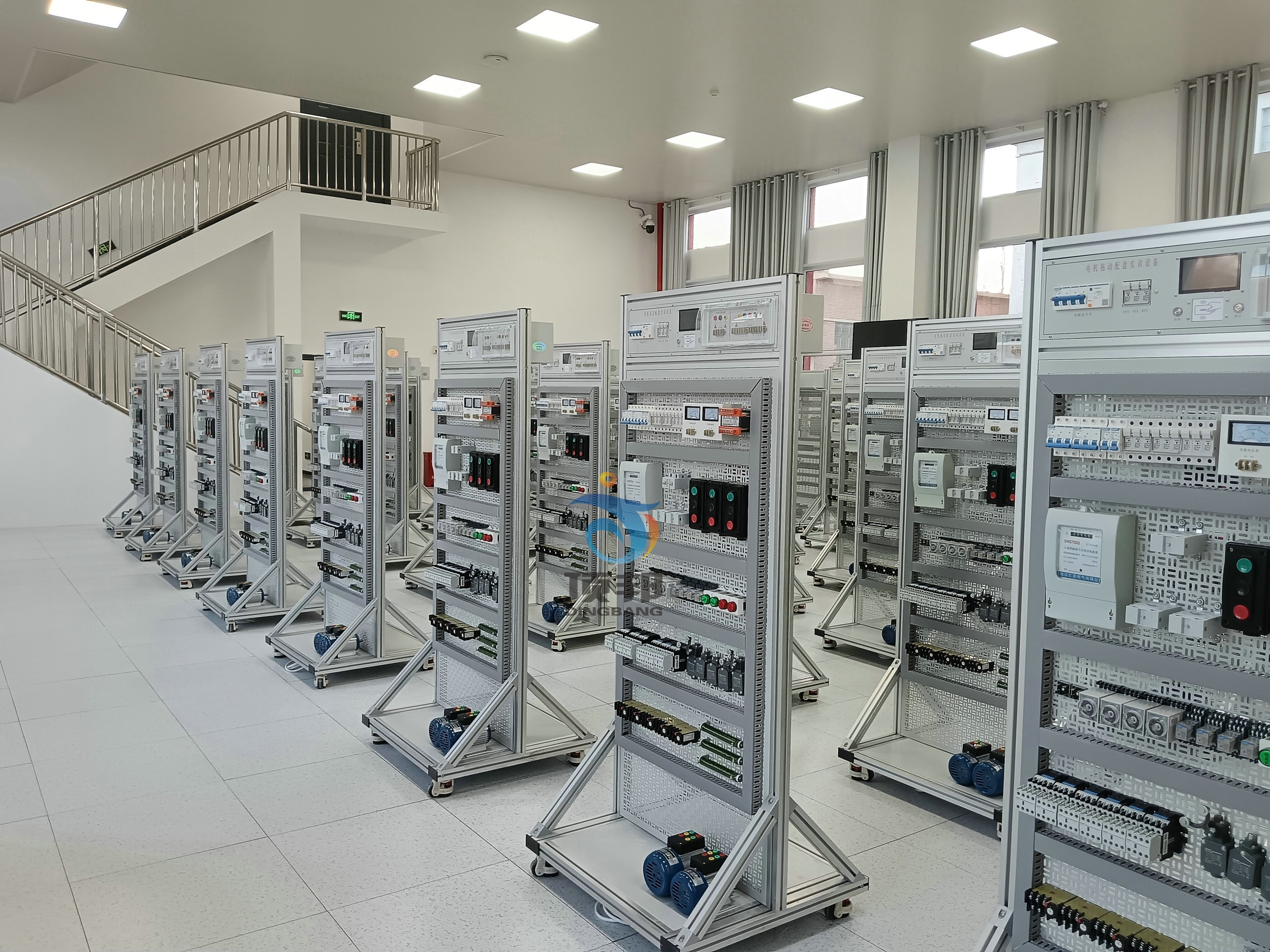

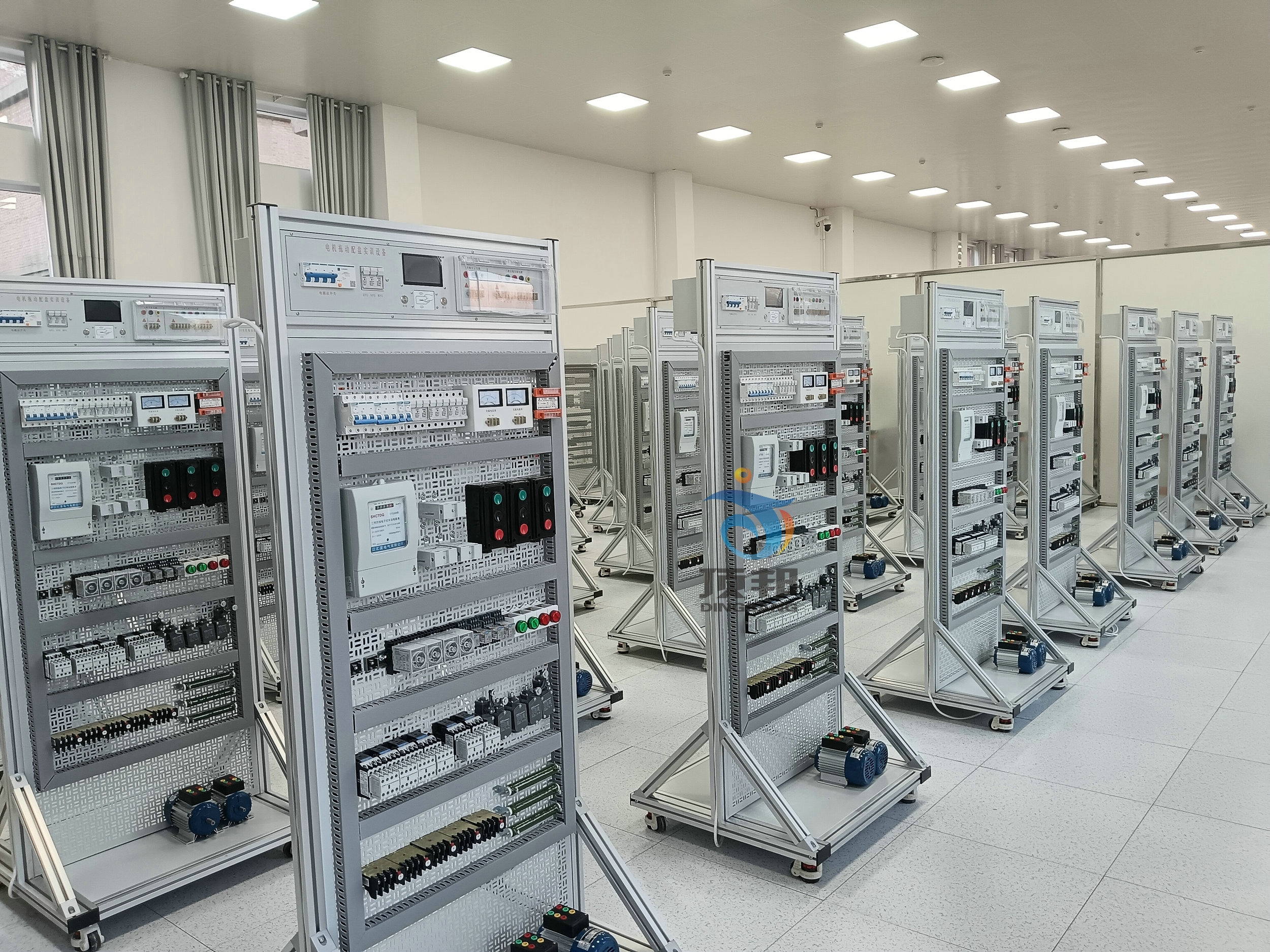

电机拖动配盘实训设备
参考图片按实际配置清单供货
具体要求如下:
1)低压电器元件:
大功率电阻,桥堆,二极管,三相异步电机,实验用双速电机,自攻螺丝,塑料卡子,热继电器,接线端子,1P熔断器,3P熔断器,6A熔芯,2A熔芯,时间继电器(带底座)通电延时,时间继电器(带底座)断电延时,卡槽式指示灯,中间继电器(带底座),接触器,辅助触头,按钮,行程开关,电流互感器,转换开关,电压表,电流表,3P断路器,1P断路器,控制变压器,电能表(三相四线)。
2)网孔实训屏:
外形尺寸长*宽*高:700mm×500mm×1700mm。
3)电源控制屏:
电源控制屏输入电源:电压AC380V,电流5A,1组。
1 、通用技术要求
提供设备的设计、材料、制造工艺、质量控制和产品检查验收等均符合以下国家现行规范和标准,以及相关企业标准:LD/T81.2-2006 维修电工职业技能实训和认定设备技术规范
国家维修电工职业资格标准
以上标准规范包括但不限于此,当上述标准、规范与规定发生矛盾时,按要求严者执行,供应商在正式制造之前,如有标准更新,供应商应按最新标准执行。
2 、对产品功能、接口的技术要求
2.1 低压电器元件参数以及数量要求

序号 设备名称 数量 单位 型号/技术要求
1 电阻 3 75Ω/75W电阻
2 桥堆 2 20A
3 二极管 4 5408二极管
4 三相异步电机 1 380V(Y/△)180W
5 实验用双速电机 1 380V(Y/△)180W
6 自攻螺丝 40 M4*20
7 塑料卡子 40 电工网孔板卡扣,40个
8 热继电器 5 JR36-20/7.2A
9 接线端子 4 TB 1512
10 1P熔断器 3 RT18-32X/1P
11 3P熔断器 2 RT18-32X/3P
12 6A熔芯 6 RT14-10*38-6A
13 2A熔芯 3 RT14-10*38-2A
14 时间继电器(带底座)通电延时 2 AC220V
15 时间继电器(带底座)断电延时 2 AC220V
16 卡槽式指示灯 4 红色2个,绿色2个
17 中间继电器(带底座) 4 HH54P/AC220V
18 接触器 6 CJX2-0901/AC220V
19 辅助触头 6 F4-22
20 按钮 3 LA4-3H(红、绿、黑)
21 行程开关 3 JLXK1-311
22 电流互感器 3 100/5A
23 转换开关 2 LX9-222
24 电压表 1 400V
25 电流表 1 5A
26 3P断路器 2 32A
27 1P断路器 2 16A
28 控制变压器 2 原边AC220V,副边AC110V、26V、6.3V
29 电能表(三相四线) 1 1.5(6)A

2.2 网孔实训屏技术要求
1)材质要求
底盘应采用钢铝结构,可放置电机;框架应采用工业铝型材结构;万能网孔板应采用镶嵌铝型结构;
2)安装要求
底部应装有4只万向轮,带自锁功能。
3)尺寸要求
长*宽*高:700mm×500mm×1700mm
2.3 电源控制屏技术要求
电源控制屏应安装至网孔实训屏上端,为电机拖动配盘实训设备提供各种电源,具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功;应有两组交流电源输出;AC380V、AC220V,应采用安全端子及螺钉端子两种输出方式,方便不同方式接线;电源输出区域应有透明安全防护罩,防护罩开合角度大于110度,出线孔应为拱门型设计。
2.4 接口的技术要求
应配备不少于2m的电源引出线(不包含由设备顶部至下端部分),并配有相应插头以及插座。
2.5 电机拖动配盘实训设备可开展的项目要求
电机拖动配盘实训设备可开展但不限于以下项目:

序号 项目名称
1 起动停止控制电路;
2 异步电动机点动控制电路;
3 异步电动机两地控制电路;
4 异步电动机联锁正反转控制电路;
5 双重联锁正反转控制电路
6 自动顺序起动控制;
7 手动顺序起动控制;
8 异步电动机星、三角控制电路;
9 异步电动机能耗控制电;
10 异步电动机反接制动控制电路;
11 自动往返控制电路;
12 正反转点动、起动控制电路;
13 带有点动的自动往返控制电路;
14 异步电动机自锁控制电路;
15 异步电动机单向点动、起动控制电路;
16 电阻降压起动控制电路。
