DBLY-87 防烟排烟系统实训装置
一、系统概述：防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成

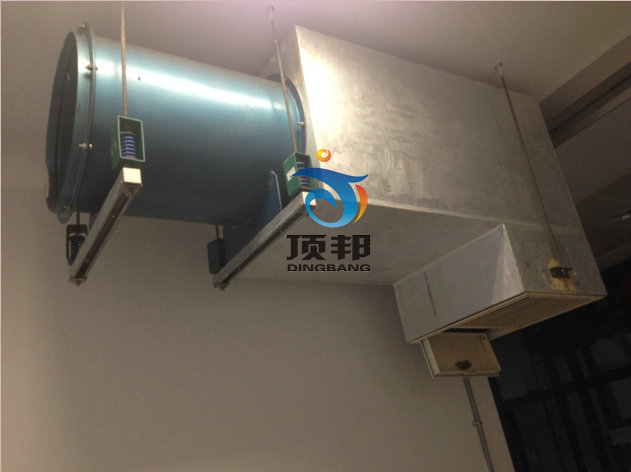

(参考图)
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
3、装置容量：＜3.8kVA
4、通风系统台：外形尺寸：2000mm×1000mm×1500mm
控制柜尺寸：600mm×700mm×1600mm
5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
7、教学一体机：32寸内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
三、系统特点
整机系统由三部分组成：
1）、风系统整体放置在一个2000mm×1000mm×800mm平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。
2）.控制系统：系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。
3）、教学一体机：教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
1、风系统的完整性、：与实际中的通风系统、控制功能、保护功能、显示功能完全 一致。
2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
6、DDC数字量控制模块2个，16路AI输入，6路DO输入，8路DO输出
7、触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
*8、教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
*9、显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5，70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
8、 排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开
9、系统原理
五、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
六、配置表
| 序号 | 设备名称 | 数量 | 备注 |
| 1 | CO2传感器 | 1个 | 4-20MA |
| 2 | 湿度传感器 | 1个 | 4-20MA |
| 3 | 铝型材框架 | 1个 | 40*40MM铝型材框架2400*1000*1600 |
| 4 | 温度传感器 | 1个 | 4-20MA |
| 6 | 压差开关 | 1个 | |
| 7 | 烟雾传感器 | 2套 | 高精度烟雾浓度检测采集模块气体变送器 |
| 8 | 70防火阀 | 2套 | |
| 9 | DDC控制模块， | 2套 | 16路AI输入，6路DO输入，8路DO输出 |
| 10 | 回风道管路 | 1套 | 按要求 |
| 11 | 通风管路 | 5米 | 定制 |
| 16 | 出风口 | 若干 | |
| 12 | 排风风机 | 1套 | 180W/220V |
| 13 | 电气控制箱 | 500*400*150 | |
| 14 | 声光报警器 | ||
| 15 | 送风机 | ||
| 16 | 编程软件 | 1个 | |
| 17 | 应用程序 | 1个 | 动画演示 |
| 18 | 仪表 | ||
| 19 | 触摸式一体教学平台 | 内装多功能教学软件，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线 |
