热泵型分体空调实训考核装置
2015-04-23 19:28"热泵型分体空调实训考核装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（初级、中级、高级）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
一、装置特点
1.系统采用真实的制冷机组（格力KFR-23型整机），与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
2.整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求
3.实训装置直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯及发光二极管使整个分体空调系统的实时工作状态一目了然；主面板左边设有一块有机玻璃板，透过它可看到空调器主控板的器件及布局；主面板中间印有控制系统原理图，并设有相应测试点；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识
4.装置设有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判断等，有利于学生将理论应用于实际，并培养学生实际操作动手能力
5.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜1kVA
3.外形尺寸：1000mm×590mm×1610mm
4.制冷剂类型：R22
5.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置的基本装备

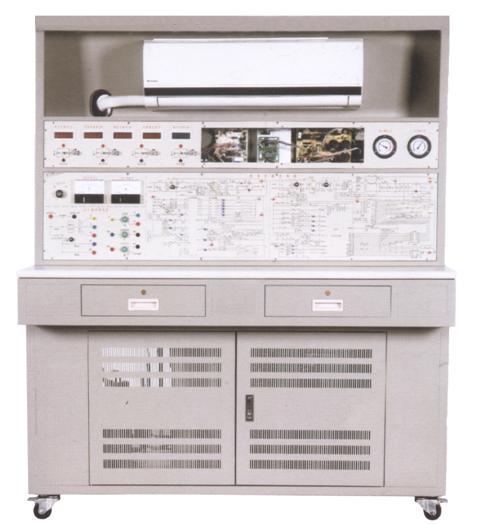

实训装置由控制屏、实训桌、空调室外机组、空调室内机组、测量仪表、模拟故障等组成
1.实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉，用于放置故障箱、工具及资料等。装置背面可观察制冷系统管路的结构，前面设有一对柜门，用于模拟室外机组冷凝器脏堵，打开可观察室外机组实物
2.空调整机单元1套：包括热泵型分体空调所必需的一些部件，如蒸发器、冷凝器、压缩机、四通阀等，管路中还设有控制阀等实训所必需的部件
3.交流电源控制单元：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V,用于监测电网电压；交流电流表1只,测量范围０～10A，用于观测系统启动电流及监测系统正常工作电流，漏电保护器控制控制屏总电源，控制屏的供电由钥匙开关控制
4.制冷系统压力检测单元：提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力
5.温度检测单元：提供4只温度表，采用PT100传感器，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度
6.模拟故障设置单元：模拟故障设置多元化，制冷故障设置有蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵；电气故障 设置类型有电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
7.专用工具选配（ 便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵）。
四、故障说明
|
编号 |
故障模拟说明 |
故障现象 |
|
K1 |
断开N2线圈 |
模拟变压器T的副边N2开路，整机不工作 |
|
K2 |
断开桥式整流桥堆 |
模拟桥式整流桥环+12V无输出，整机不工作 |
|
K3 |
断开7805稳压块输出 |
模拟7805稳压块坏+5V无输出，整机不工作 |
|
K4 |
断开红外接收管1脚 |
模拟红外接收管无电源输入，不能遥控 |
|
K5 |
断开X105温度传感器电阻 |
模拟室内环境温度很高，可制冷不能制热 |
|
K6 |
断开IC1的P13脚 |
模拟IC1的P13无信号输出 |
|
K7 |
断开IC1的P12脚 |
模拟IC1的P12无信号输出 |
|
K8 |
断开IC1的P11脚 |
模拟IC1的P11无信号输出 |
|
K9 |
断开IC1的P10脚 |
模拟IC1的P10无信号输出 |
|
K10 |
断开IC1的P15脚 |
模拟IC1的P15无信号输出 |
|
K11 |
断开IC1的P14脚 |
模拟IC1的P14无信号输出 |
|
K12 |
断开IC1的P24脚 |
模拟IC1的P24无信号输出 |
|
K13 |
断开IC1的P23脚 |
模拟IC1的P23无信号输出 |
|
K14 |
断开IC1的P22脚 |
模拟IC1的P22无信号输出 |
|
K15 |
断开IC1的P21脚 |
模拟IC1的P21无信号输出 |
|
K16 |
断开IC1的P25脚 |
模拟IC1的P25无信号输出 |
|
K17 |
断开IC1的P20脚 |
模拟IC1的P20无信号输出 |
|
K18 |
断开步进电机两组线圈 |
模拟步进电机两组线圈开路 |
|
K19 |
断开步进电机两组线圈 |
模拟步进电机两组线圈开路 |
|
K20 |
断开IC2的P16脚 |
模拟IC2的P16无信号输出 |
|
K21 |
断开IC2的P15脚 |
模拟IC2的P15无信号输出 |
|
K22 |
断开IC3的P14脚 |
模拟IC3的P14无信号输出 |
|
K23 |
断开IC3的P13脚 |
模拟IC3的P13无信号输出 |
|
K24 |
断开IC3的P12脚 |
模拟IC3的P12信号输出 |
|
K25 |
断开IC3的P11脚 |
模拟IC3的P11无信号输出 |
|
K26 |
断开IC3的P16脚 |
模拟IC3的P16无信号输出 |
|
K27 |
断开IC3的P15脚 |
模拟IC3的P15无信号输出 |
|
K28 |
断开继电器RY4线圈 |
模拟继电器RY4线圈坏，辅助电热丝不起作用 |
|
K29 |
断开继电器RY2线圈 |
模拟继电器RY2线圈坏，室外风机不转 |
|
K30 |
断开继电器RY7线圈 |
模拟继电器RY7线圈坏，室内风机低速时风机不转 |
|
K31 |
断开继电器RY6线圈 |
模拟继电器RY6线圈坏，室内风机中速时风机不转 |
|
K32 |
断开继电器RY5线圈 |
模拟继电器RY5线圈坏，室内风机高速时风机不转 |
|
K33 |
断开继电器RY1线圈 |
模拟继电器RY1线圈坏，压缩机不工作 |
|
K34 |
断开继电器RY3线圈 |
模拟继电器RY3线圈坏，电磁四通阀不工作 |
|
K35 |
断开7个继电器工作指示灯 |
7个继电器的工作电源指示灯不亮 |
|
K36 |
模拟电网电压的波动 |
模拟电网电压调压器可调 |
五、实训项目
初级技工基本技能实训
1.制冷系统专用工具的基本操作
2.制冷系统管件焊接
3.制冷系统的检漏
4.制冷系统的抽真空与充注制冷剂R22 中级技能实训（设计、安装、调试及检修）
5.格力KFR-23型空调主控板电路原理
6.空调电器元件的测量及系统运行
7.格力KFR-23型空调器故障与分析
8.空调检测与故障分析
