工业自动化技能一体化工作室设备
2019-12-30 08:53

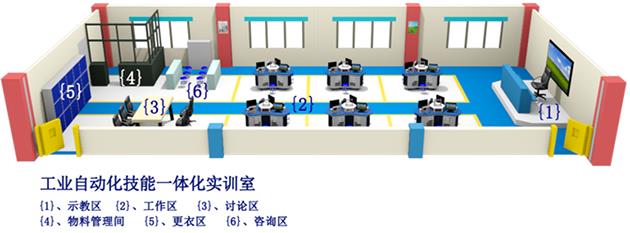

DB-CSET-ZK03工业自动化技能一体化工作室设备
（图片仅供参考、以实际配置为准）
配置清单（6套标准）
|
成 套 产 品 配 置 标 准 |
||||||||||||||
|
产品名称：工业自动化技能一体化工作室 |
||||||||||||||
|
规格型号：DB-CSET-ZK03-01 |
||||||||||||||
|
序号 |
物 料 名 称 |
规 格 型 号 |
单位 |
数量 |
备注 |
|||||||||
|
一、示教系统区 |
||||||||||||||
|
1 |
一体化教学多媒体主控台 |
DB-CSET-SJT-I |
套 |
1 |
|
|||||||||
|
2 |
一体化主控台产品配件包 |
DB-CSET-SJT-I |
套 |
1 |
二级配置清单(1) |
|||||||||
|
二、实训操作区 |
||||||||||||||
|
1 |
PLC岛实训屏(FX3U) |
DB-CSET-ZK03-01-02 |
台 |
6 |
|
|||||||||
|
2 |
智能存储任务模型 |
DB-CSET-ZK03-01-04 |
套 |
6 |
|
|||||||||
|
3 |
自动化装调子任务模型 |
DB-CSET-ZK03-01-07 |
套 |
18 |
|
|||||||||
|
4 |
基础任务模型 |
DB-CSET-ZK03-01-05 |
个 |
18 |
|
|||||||||
|
5 |
三相异步电机任务模型 |
DB-CSET-ZK03-01-06 |
个 |
18 |
|
|||||||||
|
6 |
触摸屏任务模型 |
DB-CSET-ZK03-01-08 |
个 |
18 |
|
|||||||||
|
7 |
物料送拣任务接口盒 |
DB-CSET-ZK03-01-17 |
个 |
18 |
|
|||||||||
|
8 |
智能存储任务接口盒 |
DB-CSET-ZK03-01-18 |
个 |
18 |
|
|||||||||
|
9 |
工作岛钢制桌体 |
SX-CSET-JD02-01-01 |
套 |
6 |
|
|||||||||
|
10 |
产品配线包 |
DB-CSET-ZK03-01（FX3U配置） |
套 |
6 |
二级配置清单(2) |
|||||||||
|
11 |
工作岛产品配件包 |
DB-CSET-ZK03-01(FX3U配置） |
套 |
6 |
二级配置清单(3) |
|||||||||
|
三、教学情景化建设配置（依据教室情况配置） |
||||||||||||||
|
1 |
工业自动化技能一体化工作室“资讯区” |
|||||||||||||
|
-1 |
电脑桌 |
DB-ZXZ-00 （L700*500*735mm） |
张 |
6 |
|
|||||||||
|
-2 |
（资讯/讨论）椅子 |
长490mm*宽540mm*高800mm，座垫距地高440mm |
张 |
6 |
|
|||||||||
|
-3 |
文件柜 |
长900mm*宽400mm*高1800mm |
个 |
1 |
|
|||||||||
|
-4 |
电脑 |
B4550/G1840/4G/500G/DVD 18.5寸/鼠标键盘 |
套 |
6 |
自配 |
|||||||||
|
2 |
工业自动化技能一体化工作室“讨论区” |
|||||||||||||
|
-1 |
讨论桌 |
DB-TLZ-00长1400mm*宽400mm*高750mm |
张 |
4 |
|
|||||||||
|
-2 |
（资讯/讨论）椅子 |
长490mm*宽540mm*高800mm，座垫距地高440mm |
张 |
8 |
|
|||||||||
|
-3 |
白板 |
1500*600mm(带支架) |
块 |
1 |
|
|||||||||
|
-4 |
白板擦 |
|
个 |
1 |
|
|||||||||
|
-5 |
白板笔 |
10支/盒 黑 |
盒 |
1 |
|
|||||||||
|
-6 |
白板笔 |
10支/盒 红 |
盒 |
1 |
|
|||||||||
|
3 |
工业自动化技能一体化工作室“清洁区” |
|||||||||||||
|
-1 |
灭火器（带箱） |
干粉 4KG（长370mm×宽200mm×高550mm） |
套 |
1 |
|
|||||||||
|
-2 |
医药箱 |
280*110*280mm |
个 |
1 |
|
|||||||||
|
-3 |
医用棉签 |
|
包 |
2 |
|
|||||||||
|
-4 |
创口贴 |
100片/盒 |
盒 |
1 |
|
|||||||||
|
-5 |
碘伏消毒液 |
100ML/瓶 |
瓶 |
1 |
|
|||||||||
|
-6 |
医用胶带 |
|
卷 |
2 |
|
|||||||||
|
-7 |
耗材回收桶 |
60L 绿色 |
个 |
1 |
|
|||||||||
|
-8 |
垃圾桶 |
60L 灰色 |
个 |
1 |
|
|||||||||
|
-9 |
扫把 |
杆长1100mm，长270mm*宽230mm |
把 |
2 |
|
|||||||||
|
-10 |
灰斗 |
杆长1100mm，长270mm*宽230mm |
把 |
2 |
|
|||||||||
|
-11 |
拖把 |
600*150mm 拖把丝为超细纤维 |
把 |
2 |
|
|||||||||
|
4 |
工业自动化技能一体化工作室“仓储区” |
|||||||||||||
|
-1 |
架子(多层货架) |
钢制 2000*550*2000mm四层 200kg |
个 |
4 |
|
|||||||||
|
-2 |
物料进出平台 |
DB-WLT-00，1200*600*780mm |
个 |
1 |
|
|||||||||
|
-3 |
小推车(不锈钢) |
L950mm*W450mm*H800mm |
个 |
2 |
|
|||||||||
|
-4 |
物料台账 |
220*160mm(25开) |
本 |
1 |
|
|||||||||
|
-5 |
三联领料单 |
175*87mm（48开） |
本 |
3 |
|
|||||||||
|
-6 |
三联退料单 |
175*87mm（48开） |
本 |
3 |
|
|||||||||
|
-7 |
物料存储卡 |
100*50mm |
个 |
64 |
|
|||||||||
|
5 |
工业自动化技能一体化工作室“更衣区” |
|||||||||||||
|
-1 |
十八门储物柜 |
900*450*1800mm（18门） |
个 |
2 |
|
|||||||||
|
-2 |
工作帽 |
灰色 |
顶 |
18 |
|
|||||||||
|
-3 |
工作帽 |
蓝色 |
顶 |
6 |
|
|||||||||
|
-4 |
工作帽 |
红色 |
顶 |
6 |
|
|||||||||
|
-5 |
工作帽 |
黄色 |
顶 |
6 |
|
|||||||||
|
6 |
情景化装修 |
|||||||||||||
|
-1 |
情景化装修 |
天花风格建设、室内电路布线、墙面风格建设、电动窗帘建设、室内自流平建设、室内地面划线等 |
项 |
１ |
依据场地计算 |
|||||||||
DB-CSET-SJT-I一体化主控台产品配件包二级配置清单
|
二 级 配 置 清 单 |
|||||
|
产品名称：产品配件包 |
|||||
|
规格型号：DB-CSET-SJT-I |
|||||
|
序号 |
物 料 名 称 |
规 格 型 号 |
单位 |
数量 |
备注 |
|
1 |
视频展示台 |
DV-0900 |
台 |
1 |
|
|
2 |
电脑 |
B4550/G1840/4G/500G/DVD/鼠标键盘 |
套 |
1 |
|
|
3 |
液晶显示器 |
190V4LSB2/93 |
台 |
1 |
|
|
4 |
椅子（木扶手示教椅） |
五轮转椅 |
张 |
1 |
|
|
5 |
音箱 |
K-10 200W |
对 |
1 |
|
|
6 |
音箱吊架 |
SP-506 |
对 |
1 |
|
|
7 |
功放机 |
D-168 |
台 |
1 |
|
|
8 |
无线话筒 |
SG-102 |
套 |
2 |
|
|
9 |
鹅颈式桌面麦克风 |
AR-898 |
套 |
1 |
|
|
10 |
硬盘 |
1000G SATA2接口 |
个 |
1 |
|
|
11 |
交换机 |
TL-SF1016S 16口 |
台 |
1 |
|
|
12 |
同轴高清硬盘录像机 |
MC-HAVR-6004V3-S-K |
台 |
1 |
|
|
13 |
投影机 |
CR2150X |
台 |
1 |
|
|
14 |
投影幕 |
120寸 |
付 |
1 |
|
|
15 |
2.4G无线大功率摄像机 |
BOJ-905 |
套 |
1 |
|
|
16 |
2.4G无线接收机 |
708 |
套 |
1 |
|
|
17 |
红外模拟迷你智能球机 |
MC-25M1-S290 |
个 |
1 |
|
|
18 |
点阵式红外防水筒型摄像机 |
MC-2000L-2737S2 |
个 |
2 |
|
|
19 |
监控电源适配器 |
12V 2A |
个 |
2 |
|
|
20 |
摄像机支架 |
04H |
个 |
2 |
|
|
21 |
摄像机支架 |
MC-05H |
个 |
1 |
|
|
22 |
通用投影机吊架 |
500-1000mm可调 白色 |
套 |
1 |
|
|
23 |
视频分配器 |
MT-1504 1进4出 15针母插 |
个 |
1 |
|
|
24 |
VGA视频线 |
1m 公对公 |
条 |
2 |
|
|
25 |
VGA视频线 |
3m 公对公 |
条 |
2 |
|
|
26 |
VGA视频线 |
25m 公对公 |
条 |
1 |
|
|
27 |
VGA视频线 |
5m 公对公 白色 |
条 |
2 |
|
|
28 |
VGA视频线 |
5m 公对母 |
条 |
3 |
|
|
29 |
BNC头(视频)【公头】 |
￠5 |
个 |
8 |
|
|
30 |
音频线(音频连接线) |
一头耳机插头另一头为视频插头（红白）长3M |
条 |
2 |
|
|
31 |
双莲花音频线（纯铜） |
1.5m 二对二音频线 黑色 |
条 |
1 |
|
|
32 |
话筒音频线 |
6.5 公对公 5M |
个 |
1 |
|
|
33 |
USB连线 |
A型公插头转A型公插头 1.5m 黑色 |
条 |
2 |
|
|
34 |
多功能排插 |
NEA3-1130-3 3米 |
个 |
2 |
|
|
35 |
电池 |
5号 |
个 |
6 |
|
|
36 |
电池 |
9V |
个 |
6 |
|
|
37 |
电工胶布 |
PVC 9M |
卷 |
1 |
|
|
38 |
电源插座 |
86型 2*2*3 10A |
个 |
3 |
|
|
39 |
插座底盒 |
86#/明装（安装孔位尺寸54mm*54mm） |
个 |
3 |
|
|
40 |
专业音箱线(发烧线) |
铜芯线 |
米 |
40 |
|
|
41 |
同轴电缆线 |
SBV75-5（96编织） |
米 |
80 |
|
|
42 |
铜芯聚氯乙烯护套电缆 |
RVV 3*1.0mm2 黑色 |
米 |
70 |
|
|
43 |
PVC 壁式线槽 |
50*25mm 3.2米 白色 |
条 |
7 |
|
|
44 |
ID门禁卡 |
4100 ID白卡 |
张 |
36 |
|
|
45 |
指纹ID卡考勤机 |
Z365G |
台 |
1 |
|
|
46 |
发卡器 |
PS/2 |
个 |
1 |
|
|
47 |
一体化教学多媒体主控台说明书 |
DB-CSET-SJT-I.SM |
本 |
1 |
|
DB-CSET-ZK03-01产品配线包二级配置清单(2)单套配置
|
二 级 配 置 清 单 |
|||||
|
产品名称：产品配线包 |
|||||
|
规格型号：DB-CSET-ZK03-01 |
|||||
|
序号 |
物 料 名 称 |
规 格 型 号 |
单位 |
数量 |
备注 |
|
1 |
触摸屏通讯电缆 |
MT54-FX-2N-F 3M |
条 |
3 |
|
|
2 |
并口通讯线（定制） |
25T 1.5M 一公一母 |
条 |
2 |
|
|
3 |
并口通讯线（定制） |
37T 1.5M 一公一母 白色 |
条 |
1 |
|
|
4 |
USB数据线 |
A型公插头转B型公插头 3M 蓝色 |
条 |
3 |
|
|
5 |
PLC编程线 |
SC-11 3M |
条 |
3 |
|
|
6 |
PC-MT4300C下载线 |
两头9针母/长度2米/接法7-3/8-2/5-5 |
条 |
6 |
|
|
7 |
迭对插头连线 |
K2ABD51 60cm 红色 |
条 |
30 |
|
|
8 |
迭对插头连线 |
K2ABD51 60cm 黄色 |
条 |
30 |
|
|
9 |
迭对插头连线 |
K2ABD51 60cm 绿色 |
条 |
30 |
|
|
10 |
迭对插头连线 |
K2ABD51 60cm 蓝色 |
条 |
30 |
|
|
11 |
迭对插头连线 |
K2ABD51 60cm 黑色 |
条 |
30 |
|
|
12 |
迭对插头连线 |
KT4ABD53 50cm 黄色 |
条 |
24 |
|
|
13 |
迭对插头连线 |
KT4ABD53 50cm 红色 |
条 |
24 |
|
|
14 |
迭对插头导线 |
KT4ABD53 50cm 绿色 |
条 |
24 |
|
|
15 |
迭对插头连线 |
KT4ABD53 50cm 黑色 |
条 |
24 |
|
|
16 |
透明自封口塑料袋 |
400*600mm 12丝 |
个 |
3 |
|
DB-CSET-ZK03-01工作岛产品配件包二级配置清单(3)
|
二 级 配 置 清 单 |
|||||
|
产品名称：工作岛产品配件包 |
|||||
|
规格型号：DB-CSET-ZK03-01 |
|||||
|
序号 |
物 料 名 称 |
规 格 型 号 |
单位 |
数量 |
备注 |
|
1 |
周转筐 |
内尺寸：500*370*230mm 蓝色 |
个 |
2 |
|
|
2 |
空气压缩机 |
TYW-1A 12L |
台 |
1 |
|
|
3 |
内螺纹直通 |
APCF6-02 |
个 |
1 |
|
|
4 |
三相异步电动机 |
180W/380V 6个头 |
台 |
3 |
|
|
5 |
PU气管 |
US98A-060-040-B 蓝色 |
米 |
2 |
|
|
6 |
交换机 |
5口 |
个 |
1 |
|
|
7 |
内六角扳手 |
M2 M2.5 M3 M4 M5 M6 六件套 |
套 |
1 |
|
|
8 |
万用表（数字型） |
VC890C+ |
个 |
1 |
|
|
9 |
环保柄十字螺丝批 |
3*75MM（货号：31151） |
把 |
1 |
|
|
10 |
环保柄一字螺丝批 |
3*75MM（货号：31101） |
把 |
1 |
|
|
11 |
环保柄十字螺丝批 |
5*125MM(货号：31173） |
把 |
1 |
|
|
12 |
环保柄一字螺丝批 |
5*125MM（货号：31123） |
把 |
1 |
|
|
13 |
高级镀铬活动扳手 |
8" 200mm 货号：55108 |
把 |
1 |
|
|
14 |
多功能排插 |
GN-109K 6位 3米 |
个 |
3 |
|
|
15 |
美式斑马柄尖咀钳 |
6"（货号：10111） |
把 |
1 |
|
|
16 |
PLC编程手册 |
FX3U基本·应用指令说明书 |
本 |
3 |
|
|
17 |
PLC岛（FX3U）使用说明书 |
DB-CSET-ZK03-01.SM |
本 |
1 |
|
|
18 |
PLC岛（FX3U）配套光盘 |
DB-CSET-ZK03-01.GP |
张 |
1 |
|
|
19 |
工业自动化技能工作岛指导书 |
DB-CSET-ZK03 |
本 |
6 |
|
|
20 |
学生凳组件 |
塑钢凳面(蓝）+铁质凳 |
张 |
6 |
|
三、工作室"示教区"建设
该区域由电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控系统构成。模拟现代制造企业管理，使管理者（老师）通过集中管理设备，管理工作室内设备的电源、工作状态，以及通过网络数据汇总监控工业网络数据。除此之外，在教学过程中完整地配备了多媒体教学有关设备，通过投影系统可以展示任务课程教学中的难点。配套的视频系统可以让管理者集中监视工作室每个角落的工作情况，并且可以通过视频展示每一个学员的工作成果，方便教学成果展示和学员评价。

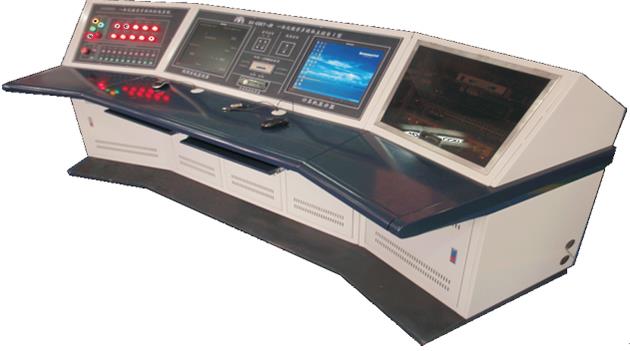

3.1、设备图片：
（图片仅供参考、以实际配置为准）
3.2、产品概述：
主控台主要有电源控制系统，分别独立控制8组工作岛电源与主控台设备的电源，具有过流保护、失压保护等功能，主控台面板采用薄膜按键工艺，指示灯内嵌式，工作室窗帘采用分路控制、伺服电机驱动、带遥控与银幕控制系统、视频网络系统，投影屏幕具备升降控制功能 、视频展示台、计算机软件系统、多媒体控制系统、具有常用的USB2.0（2个）、VGA（四进一出）多功能接口等控制系统组成；作用是对工作室内设备供电、窗帘、银幕进行控制，录像监控装置对工作室内设备工作情况进行监控。
3.3、技术参数：
1、工作电源：三相五线 AC380V±10％ 50Hz
2、安全保护：漏电保护，过流保护等保护
3、视频监视：四路视频
4、电源控制：9组电源控制 380V供电
5、额定功率：10KW(可根据客户需求定制)
6、环境温度：－10℃ ～40 ℃
7、相对湿度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm
3.4、产品结构：
1、桌身：采用1.5mm优质钢板，折弯焊接而成，并通过静电喷涂环氧树脂，美观耐用。
2、桌面：采用优质钢板，表面通过耐磨喷涂处理，边缘采用弧形折弯，使外观更具弧线并且方便操作并并带有电脑键盘抽屉。
3、实训屏：采用优质钢板斜面设计精加工，颜色协调、设计合理。分组电源、主控器材、控制电源等布局科学及操作方便。
4、铰链：不锈钢铰链，自动型大伸展角度，开合达十万次以上。
5、滑轨：1.2mm厚优质冷轧钢板压制成型的静音三节滚珠滑轨，开合达十万次以上，表面经喷塑处理，承重力﹥100kg。
6、把手：采用铝合金桥型拉手，表面经纯环氧树脂塑粉高温固化处理。
可放置各种多媒体设备：视频展台、功放、DVD、计算机、中央控投制器、 无线话筒等，并设置有各种穿线孔位，使用方便。
四、工业自动化技能工作室"实训操作区"建设：
该区域是以工业自动化技能工作岛设备为核心，利用工业情景化设施建，配套教学化处理过的工作流程与管理制度，让学生通过任务进行实训教学。设备可同时让6名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现"做""学""教"一体。

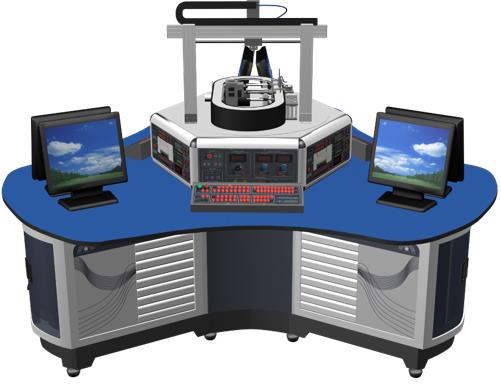

4.1、设备图片：
技能工作岛设备×6套
4.2、产品概述：
该设备是依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关"电气控制技术"、"可编程序设计师"通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用多媒体教学、网络教学及情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。
PLC技能工作岛是具备多项PLC技能的实训任务的组合体，将触摸屏、变频器、传感器技术、气动元件等多种技术进行结合运用；PLC技能工作岛的桌体采用三边弧形，适合六人三组进行团队协作实训；PLC技能工作岛以能力培养为目标，设计有"基础任务模型的编程调试"、"自动化装调子任务系统的安装调试"、"三相异步电动机启动控制"、"触摸屏画面制作与组态"、"物料送拣任务模型的编程调试"、"智能存储任务模型的编程调试"等典型工作任务。
每个典型工作任务中都有其核心内容，在基础任务模型上，主要针对PLC入对的基础编程实训；在自动化装调子任务中，可以进行任务组装与调试，训练学生的动手能力；三相异步电机任务控制符合对电工的基本实训内容，也可以通过PLC控制；物料送拣任务的编程调试加深对PLC、传感器、变频器等多种元件的综合运用；智能存储任务模型是通过对伺服电机、步进电机、PLC模拟量的学习，掌握伺服、步进原理及PLC的高级应用技术；总之，该系统涵盖了维修电工的初级、中级、高级及部分技师实训内容，充分体现一体化技能的重要性，利于培养学生的开拓创新的思维模式。
4.3、技术参数：
工作电源： 三相四线 AC380V±5% 50Hz
安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率： 2KW
环境温度： -10℃～40℃
相对湿度： ≤85%
工作台尺寸：2500mm（直径）×775mm（高）；
4.4、产品结构：
技能工作岛由三边弧形工作台、六边形实训控制屏及典型工作任务组成，能同时容纳6名学生在设备上进行操作。
三边弧形工作台：桌体采用§1.5mm厚的优质鞍钢盒装钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。工作台分三边弧形六工位设计，每工位设置有存储柜，可放置电脑主机。桌面为三边弧形结构，采用25mm厚的实芯理化板，外表面贴防火板，经数控设备铣削加工成型，桌边倒圆弧处理。工作台直径为2500mm，高度按人体工程学要求设计，为755mm。
六边形实训控制屏：实训控制屏采用六边形结构。框架采用30 R的半圆形铝型材经过专用连接件组装，顶面与底面采用§1.2mm厚的优质钢板连接。三边弧形作业面均配置有实训电源、气源及PLC主机控制系统，且相互独立，互不干涉；控制面板按键为薄膜轻触式设计，具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边，内置有直径为850mm的多角度公共操作平台，公共操作平台能360°旋转，能做120°定位，平台顶板采用10mm厚的铝板加工成型，能载重约60Kg的典型工作任务。
4.5、智能存储典型任务模型：
模型底板由10mm厚铝板加工氧化而成，模型由堆垛机、立体仓库、搬运机械手、称重加料机构、传感器、气缸等组成；所有机构由有1.2mm优质钢板加工喷涂制作或铝材机加氧化而成，坚固耐用。该任务堆垛机有步进与伺服控制，负责物料的出入仓；机械手负责对物料的加料前后的搬运；称重加料机构对物料进行称重及加料工作。同时为方便教学，开发了全开放的任务接口盒，盒体由1.2mm优质钢板加工喷涂制作，面板有铝板喷涂蚀印冲孔而成，通过并口电缆与智能存储任务模型连接，以迭插端子形式开放模型接口，方便实训教学。
4.6、三相异步电动机任务模型：
该任务盒有1.2mm优质钢板加工喷涂制作，面板有铝板加工冲孔而成，表面贴膜制作，内置交流接触器、中间继电器、时间继电器、断路器、按钮等，通过迭插端子与外部教具电机连接，满足电机的多种教学目的，方便灵活。
三相异步电动机任务模型实物图片

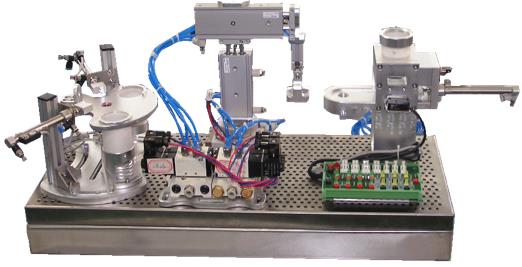

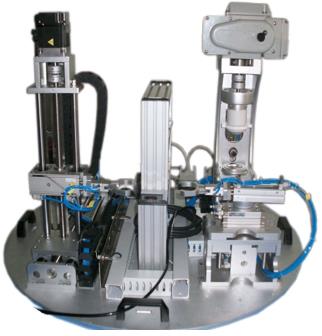

4.7、自动化装调任务模型：
该任务由气动机械手、分拣机构、上料机构、安装网孔板、电气接口板、电磁阀组等组成，安装网孔板由有1.2mm优质不锈钢钢板加工制作，机构件由铝材机加氧化而成，机构全部为散件提供，按教学要求由学员自己动手组装、接线并通过接口板与外部连接调试。

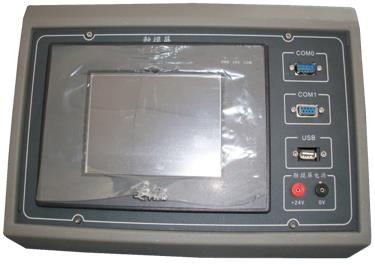

4.8、触摸屏任务模型：
该任务盒有1.2mm优质钢板加工喷涂制作，面板有铝板加工冲孔而成，表面贴膜制作，触摸屏采用表面卡嵌式安装，引出触摸屏通讯接口与电源，便于实训，易于触摸屏的保护及搬运。

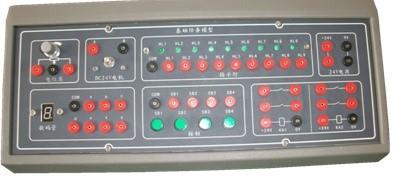

4.9、基础任务模型：
该任务盒有1.2mm优质钢板加工喷涂制作，面板有铝板加工冲孔而成，表面贴膜制作，配置有直流电机、7段数码管、彩灯组、继电器组、按钮组、电位器等，能满足对PLC教学基础任务指令的学习与应用。
4.10、PLC技能工作岛典型工作任务
一、维修电工技师学习任务
1、触摸屏的认知
2、触摸屏画面制作及组态
3、PLC模拟量模块控制称重单元程序设计
4、PLC脉冲控制步进系统的定位控制
5、PLC脉冲控制伺服系统的定位控制
6、用PLC、触摸屏、步进系统、伺服系统控制立体仓库
二、维修电工高级工学习任务
1、气动机械手的组装
2、分拣机构与上料机构的组装
3、用PLC步进指令控制机械手
4、PLC通过传感器控制物料分拣
5、PLC通过置位、复位指令控制简易机械手
6、PLC控制自动化装调任务的训练
7、PLC用基本指令控制抢答器
8、PLC用步进指令控制抢答器
9、变频器的多段速控制传送带
10、PLC控制变频器驱动的传送带
11、PLC控制变频器、简易机械手、气动装置等综合应用
三、维修电工中级工学习任务
1、认识PLC
2、学会使用PLC编程软件
3、用PLC控制直流电动机的单向运行
4、用PLC控制直流电动机的正反转
5、三相异步电动机的Y－△降压启动控制
6、用PLC控制三相异步电动机的往复运行
7、用计数器、定时器控制交通灯
8、用步进顺序控制法控制交通灯
9、简易彩灯的控制
10、彩灯闪烁花样控制
五、技能工作室"物料管理间"建设
该区域相当于制造企业中的原料仓库，任何一个制造性质的行业都离不开原料仓，因此在一体化教学开展的过程中，工作任务所需要的元器件、耗材、工具等部件按照企业做法，先需要让学员自行制作清单，再到物料管理间域领取，整个过程按照企业通用流程完成，并将这个流程作为培训的一部分，使学员在完成任务的同时体验企业管理。
5.1、物料管理配置：
配置有货架、物料框、物料卡、小推车、标识牌、各种元器件、电气耗材、工具等

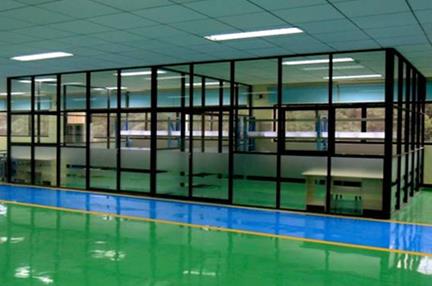

5.2、物料管理间图片：
物料管理间实例照片一
（图片仅供参考、以实际配置为准）
六、技能工作室"资讯区"建设
该区域主要为学员提供相关专业性资料，以及网络资讯查询等配置，在工学结合一体化教学中，需要充分发挥学员的自主学习精神，并由工作页的指引，让学员熟练运用各种资讯查询和搜索手段，逐步形成自行解决问题的习惯和方法。
6.1、资讯区配置：
书柜、电脑桌、计算机、world wild web系统、LAN网络、工具书籍、专业书籍、传统教材、阅读桌、椅子、文具等

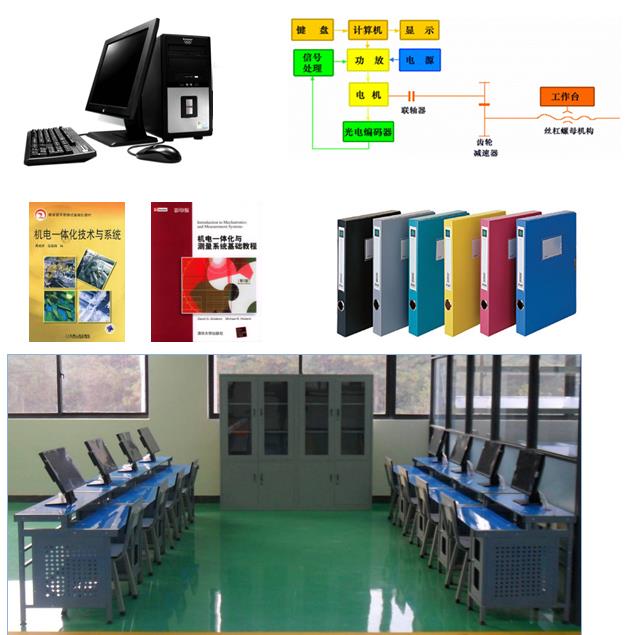

6.2、资讯区配置图片：
资讯区实例照片
（图片仅供参考、以实际配置为准）
七、电工技能工作室"讨论区"建设
当一体化教学深入开展后，在教学任务执行的过程中，学员团队可进入讨论区进行项计划与规划、实施方案、人员分工、进度制作、调试方式等具体实施情况的讨论与分析，完全接近企业实际生产过程中的产前任务分析及生产过程中的变更集体讨论，充分锻炼学员的团队意识。
7.1、资讯区配置：
会议桌、会议椅、书架、基本文具、写字板等

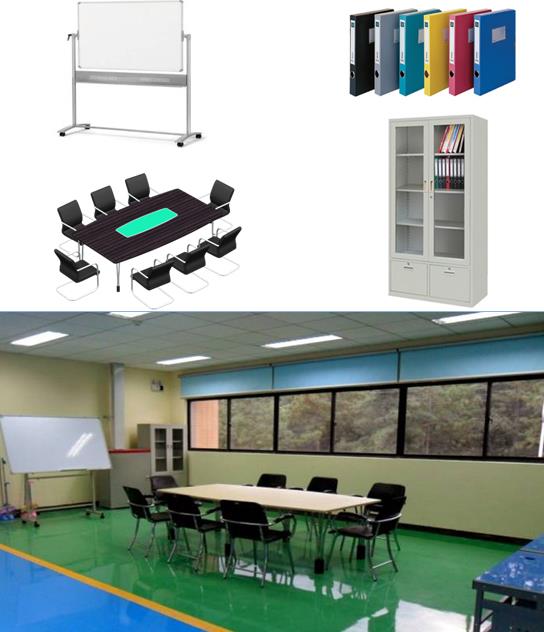

7.2、资讯区配置图片：
讨论区实例照片
（图片仅供参考、以实际配置为准）

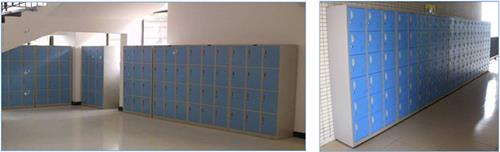

八、电工技能工作室"更衣区"建设
该区域主要为学员提供职业情景的仿真环境，通过角色分工，学员需要穿戴不同颜色的工作装，在进入工作区域之前，存放好私人物品并更换服装，为学员营造出企业氛围，并且使实训通过角色的引入，更加具有真实性。
8.1、更衣区配置：
更衣柜、电子打卡机、工作服等。
8.2、角色方案：
根据学员不同角色穿着不同颜色工作服或工作帽。随着教学开展轮流执行
管理设备/审核物料清单 负责评估学员工作任务结果 执行任务 负责领取/归还物料及工具
8.3、更衣区配置图片：
更衣区实例照片
（图片仅供参考、以实际配置为准）
九、电工技能工作室"职业情景"建设
为建设具有企业标准的一体化各情景建设内容，此图例为以建设实际照片
|
标示名称 |
目的 |
对象 |
图例 |
|
室内整体风格 |
以地面、墙面、顶面及其他配饰突出一体化实训室室内整体视觉效果。给工作人员以美好心情。 |
一体化工作室整体地面、墙面、顶面等其他配饰部分。 |
|
|
地面通道
|
指明各类人行通道的范围，确保安全区域，形成人流和物流鲜明的工厂环境。
|
检查通道 参观通道
安全通道 |
|
|
区域界线 |
为了保护强和设备，区分人与车辆的通行，培养员工按道路通行习惯。 |
现场通道中央 设备边缘
仓库通道 |
|
|
电动窗帘 |
为减少室内太阳光直射，影响学生正常学习，达到统一风格。 |
工作室内所有窗户（内部隔断除外） |
|
|
柱体及墙面 |
为调动学员工作积极性，墙面与地面形成色差，柱体颜色更为突出，以免发生碰撞。 |
室内墙面及所有柱体凸出部分。 |
|
|
物料运送车 |
用于领取重型物料或工具时运送至各工作站 |
一体化各工作室（FMS典型任务工作室除外） |
|
|
清洁区 |
用于一体化教室清洁，有利表现“7S”工作明确。 |
各工作室教室最后一片区域。 |
|
|
消防区 |
为保障生产安全，增强学员消防意识。 |
放置在工作室出去门开启一侧的靠墙中间位置，并划分区域。 |
|
|
多媒体教学 |
提升学员学习兴趣，方便教师教学任务。 |
各工作室示教区域。示教区域左侧或者右侧。 |
|
|
医药暂存箱 |
为保障学员在工作中发生小创伤，以及时防治。 |
在各工作室后方采用挂墙式医药箱，以方便取用，并定期更换药物 |
|
根据学校具体各工作室规划细致建设，此图例为情景建设标识挂板。
|
标示名称 |
目的 |
对象 |
图例 |
|
楼层各工作室指引牌 |
明确该楼层所有工作室名称及工作室门牌号。 |
一体化整体建设楼梯间指引区域 |
|
|
楼层指示牌 |
明确楼层位置，增强引导性视觉效果。 |
楼梯间楼梯转角处。 |
|
|
工作室名称牌 |
明确各工作室名称 |
各工作室门外挂牌。 |
|
|
工作室门牌号 |
明确一体化系列工作室门牌号码。 |
一体化教学各工作室门口 |
|
|
工作室介绍宣传挂板 |
明确设备所培养目标、方式、阶段、典型工作任务等。 |
各技能岛工作室墙面或主体，显而易见处悬挂或张贴。 |
|
|
一体化教学流程挂板 |
明确各工作任务操作流程。 |
一体化系列工作室室内 |
|
|
一体化教学角色分工挂板 |
明确各角色分工职责，增强良好团队合作精神。 |
一体化各工作室（综合技术工作室、FMS典型任务工作室、液压与气动技术工作室除外） |
|
|
一体化教学管理制度挂板 |
明确工作室相关管理制度，对安全，责任、行为等方面加以强调 |
一体化各工作室 |
|
|
7S管理挂板 |
明确7S管理内容提高学员自身素质修养。 |
一体化各工作室 |
|
|
流程挂板 |
明确物料管理流程，设备操作流程等。 |
一体化各工作室，物料管理间。 |
|
|
分组挂板 |
明确分组情况，加强工作管理 |
一体化各工作室 |
|
|
区域挂板 |
明确各区域名称，增强可视化管理 |
一体化各工作室 |
|
|
室内警告标语 |
明确警告内容，增强预防意识。 |
一体化各工作室 |
|
|
物料管理指示牌 |
明确物料管理间他人误入，以加强对仓库的管理 |
一体化各工作室物料管理间
|
|
|
垃圾箱标志 |
明确垃圾箱位置及标志。加强可视化管理。 |
一体化各工作室 |
|
|
耗材回收标志 |
明确耗材可回收利用位置及标志。加强可视化管理。 |
一体化各工作室 |
|
|
工作室标语 |
增强防范意识，提高自身修养，根据各工作室不同，制作不同标语及励志名言。 |
一体化各工作室
|
|
|
安全提醒标志 |
提高安全防范意识， |
一体化各工作室及各工作站 |
|
|
工具柜管理标识 |
明确各工具柜用途，加强学员对物品管理 |
电工技术工作室及机械装调技术工作室工具柜 |
|
|
货架管理标识 |
明确货架位置，加强物料管理间管理 |
物料管理间货架。 |
|
|
更衣柜管理标识 |
明确更衣柜序号，以便对号入座。 |
各更衣柜之上 |
